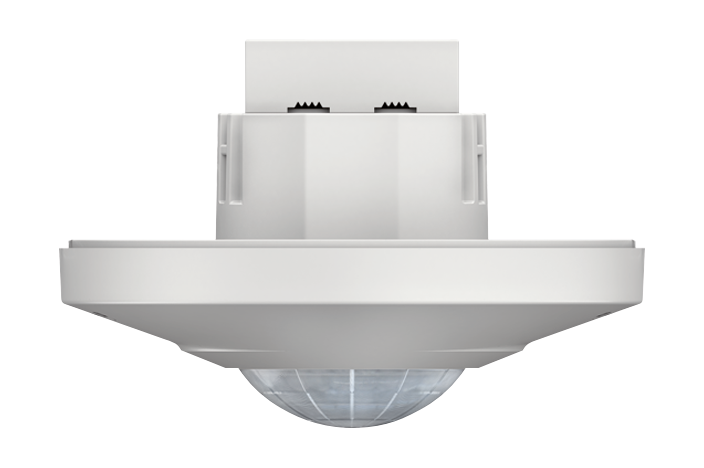

Датчик движения Theben LUXA 103-100 UA WH (1030045)
Категории: Датчики движения
Сопутствующие файлы:
Документация
220.90 KBytes
datasheet_1030045_ru.xml.pdf
-
Инструкция
2.14 MBytes
LUXA 103-100 UA.PDF
Обзор
Описание функций
- Датчики движения (ИК)
- Автоматическое управление освещение по фактору движения и уровню естественного освещения
- 1 канал.
- С акустической функцией обнаружения.
- Первоначальное обнаружение движения ИК датчиком и последующее обнаружение присутствия акустическим датчиком (акустический датчик можно отключить).
- Три варианта монтажа: в монтажную коробку, в подвесные потолки с помощью зажимов и накладной монтаж с помощью коробки для накладного монтажа.
- Смешанное измерение освещенности: подходит для всех типов ламп - галогенных, люминесцентных, светодиодных.
- Реле с технологией zero-cross switching позволяет подключить больше нагрузки и увеличивает срок службы устройства.
- Заводские настройки датчика подходят для большинства случаев использования
- Закрытые потенциометры исключают случайное или несанкционированное изменение настроек
- Настраиваемые порог срабатывания по освещенности и задержка отключения
- Настраиваемая чувствительность (размер зоны обнаружения)
- Функция «Импульс» (при обнаружении движения, датчик замыкает реле на 1 с - этот импульс может поступать на др. управляющую аппаратуру)
- Функция «Тест»
Технические характеристики
| Номинальное напряжение | 230 V AC |
| Частота | 50 – 60 Гц |
| Энергопотребление в режиме ожидания | ~0,5 Вт |
| Измерение освещенности | Смешанное измерение освещенности |
| Количество каналов | 1 |
| Цвет | Белый |
| Релейный выход | Освещение |
| Тип монтажа | Потолочный монтаж |
| Диапазон настройки яркости | 10 – 2000 lx |
| Угол зоны обнаружения | 360 |
| высота установки | 2,5 – 3 m |
| Задержка отключения освещения | 5 сек - 30 мин |
| Лампы накаливания/галогенные | 2000 Вт |
| Нагрузка люминесцентных ламп (обычных) параллельно компенсированных | 900 VA 100 µF |
| Светодиодные лампы < 2 Вт | 35 Вт |
| Светодиодные лампы 2-8 Вт | 400 Вт |
| Светодиодные лампы > 8 Вт | 400 Вт |
| Лампы | Лампы накаливания/галогенные, Люминесцентные лампы, Энергосберегающие лампы, LEDs |
| Зона обнаружения | 113 m² (ø 12 m | 360°) |
| Дистанционно управляемый | |
| Температура окружающей среды | -20°C ... +45°C |
| Класс электрической защиты | II |
| Степень защиты | IP 40 (eсли установлен) |
Диапазон измерений
| Высота установки (А) | Диагональ (t) | Навстречу к датчику (R) |
| 2,5 m | 12 m | 4 m |
Характеристики
| Бренд | Theben |
| Вес | 0.3 кг |
| Размеры (ВxШxГ) | 73 × 111 × 111 мм |
| EAN | 4003468101148 |
| Гарантия | 24 мес. |
| Тип датчика | Движения |
| Цвет | белый |
| Степень защиты | IP40 (для помещений) |
| Монтаж | Врезной |
| Вариант установки | Потолочный |
| Высота монтажа (макс.) | 2.5 м |
| Угол обнаружения | 360° |
| Мощность нагрузки, Вт | 2000 Вт |
| Кол-во каналов | 1 канал |
| Дальность обнаружения | 6 м |
| Сенсор | Инфракрасный , Шумовой,акустический |
| Вид питания | 220/230В |
| Мин задержка отключения | 5 сек |
| Макс задержка отключения | 30 мин |
