Передовые решения для любого применения

Варианты установки наших детекторов движения и присутствия разнообразны. Здесь мы покажем вам несколько примеров применения, каждый из которых содержит подходящие рекомендации для наших детекторов. Для безопасного размещения детектора мы рекомендуем программное обеспечение для планирования от Relux и REDCAD.

Мы представляем вам эти примеры приложений:

  • Санитарные и вспомогательные помещения
  • Лестницы
  • Влажные помещения
  • Прихожая
  • Коридоры и пути эвакуации
  • Офисные помещения и рабочие места
  • Большие офисы
  • Учебные классы / конференц-залы
  • Спортивные залы
  • Склады

Автоматическое управление освещением в санитарных и подсобных помещениях

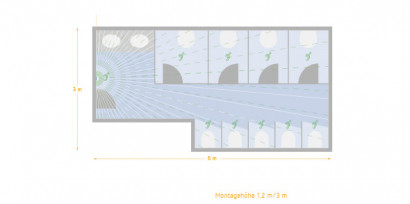

Туалеты

Автоматическое освещение, зависящее от движения, в туалете ресторана должно быть реализовано без дневного света. В то время как детектор движения активируется ИК-датчиком, встроенный микрофон определяет время задержки.

  • Монтажная высота: 1,2 м / 3 м
  • Ширина помещения: 3 м
  • Длина помещения: 6 м

Мы рекомендуем theMura S180-101 UP WH:

  • Благодаря встроенному микрофону он идеально подходит, среди прочего, для сантехнических и туалетных помещений
Альтернатива 1 Альтернатива 2


Для закрытых помещений мы рекомендуем индивидуальные датчики присутствия для каждого помещения, такие как Pic Cola P360-100 DE: Круговая зона обнаружения на 360°, диаметр до 8 м

Мы рекомендуем для небольших помещений LUXA 103-100 UA со встроенным микрофоном: Круговая зона обнаружения 360°, диаметр до 12 м

Складские помещения

В небольшом складском помещении без окон свет должен включаться автоматически, как только кто–то входит в помещение, и - в целях экономии энергии – также должен выключаться через определенное время. задержка.

  • Высота установки: 3 м
  • Ширина помещения: 2,7м
  • Длина помещения: 3,5 м

Поскольку здесь нет окон и, следовательно, не проникает дневной свет, достаточно детектора движения. Мы рекомендуем theMova S360-100 DE:

  • Большая зона обнаружения Ø 7 м при высоте установки 3 м
  • Надежное обнаружение всех движений, как только дверь открывается
  • Высокая степень защиты: IP 54 (при установке)
Альтернатива 1 Альтернатива 2

Если люди дольше остаются в помещении, мы рекомендуем theRonda S360-100 DE

При замене выключателя мы рекомендуем theMura S180-100 UP WH

Автоматическое управление освещением для лестниц без дневного света

Лестницы

Автоматическое освещение лестницы без окон на автостоянке является абсолютной необходимостью.

  • Высота лестницы: 12 м
  • Ширина лестничного пролета: 7 м

Мы рекомендуем theMova P360-100 UP:

  • Большая зона обнаружения до 24 м и надежное обнаружение даже с большой высоты до 15 метров
  • Высокая степень защиты: IP 54 (при установке)
Альтернатива 1 Альтернатива 2

Для еще более точного обнаружения мы рекомендуем theRonda P360-100 M UP: Высокая степень защиты: IP 54 (при установке)
Для настенного монтажа мы рекомендуем theMura S180-100 UP WH

Управление освещением на основе присутствия для влажных помещений

Раздевалки

Для надежного управления освещением на основе присутствия в раздевалках с душевыми кабинами абсолютно необходим высокий класс защиты. Это связано с тем, что датчики присутствия и движения в таких помещениях подвержены риску попадания воды.

  • Высота установки: 2-4 м
  • Ширина помещения: 10 м
  • Длина помещения: 2x8 м

Мы рекомендуем theRonda S:

  • Детектор имеет круглую зону обнаружения, которая надежно и надежно обнаруживает движения при ходьбе в раздевалках
  • Если кто-то ненадолго находится в комнате, свет снова выключается через 2 минуты, даже если установлена более длительная задержка
  • Высокая степень защиты, IP 54 (при установке) и, следовательно, подходит для использования во влажных помещениях
Альтернатива 1 Альтернатива 2


В качестве альтернативы мы рекомендуем thePiccola


В качестве альтернативы 2 мы рекомендуемtheRonda S DE, также в версии с высокой производительностью DALI.

Управление освещением в фойе, вестибюлях и входных зонах в зависимости от присутствия

Прихожая

В вестибюле высотой 6 м в офисном здании освещение должно регулироваться в зависимости от присутствия.

  • Высота установки: 3-6 м
  • Ширина помещения: 12 м
  • Длина помещения: 24 м

Мы рекомендуем theRonda P

  • Детектор имеет большую круглую зону обнаружения, которая надежно обнаруживает движения в зале с большой высоты
  • Зона обнаружения может быть индивидуально ограничена с помощью практичных защелок.
  • Высокопроизводительная версия DALI

Альтернатива

Для применения в вестибюлях отелей или корпоративных столовых, где преобладают сидячие движения и необходимо обнаруживать более тонкие движения, мы рекомендуем детекторы присутствия, такие как thePrema P

Также доступна высокопроизводительная версия KNX.

Точное управление освещением коридоров и путей эвакуации

Залы

Длинный зал с большими окнами требует автоматического освещения. Напротив фасадов окон расположены офисные помещения со стенами, частично выполненными из стекла. Движение внутри офисов не должно влиять на управление освещением в зале.

  • Ширина зала: 3 м
  • Длина зала: 56 м

Мы рекомендуем использовать thePassa P:

  • Меньшее количество детекторов на площадь для покрытия без зазоров, благодаря большой прямоугольной зоне обнаружения до 30 м
  • Зона обнаружения разделена на 2 зоны, которые могут быть активированы / деактивированы по отдельности
  • Точное разграничение прямоугольной зоны обнаружения на соседние помещения предотвращает обнаружение перемещений из этих помещений. Таким образом, освещение в коридоре включается только тогда, когда кто-то действительно находится в коридоре
  • Также доступны высокопроизводительные версии DALI и KNX

Управление освещением на основе присутствия для офисных помещений и рабочих мест

Отдельные офисы

Требуется индивидуальное освещение и климат-контроль отдельных рабочих мест. Должна быть возможность удобного включения и выключения освещения со стола с помощью пульта дистанционного управления. В случае кратковременного пребывания в помещении освещение следует включать не более чем на две минуты в целях экономии энергии. Желательно динамическое регулирование временной задержки в соответствии с поведением пользователя.

  • Высота установки: 3 м
  • Ширина помещения: 5 м
  • Длина помещения: 4 м

Мы рекомендуем thePrema S

  • Покрытие помещения без зазоров, благодаря квадратной зоне обнаружения
  • Точное разграничение коридора: открытые двери офиса и движения в коридоре не приводят к срабатыванию детектора в офисе
  • Вентиляция и климат-контроль через канал присутствия
  • Функция "задержка по времени самообучения" сокращает или увеличивает время включения освещения в зависимости от количества обнаруженных движений
  • гарантия 5 лет: thePrema выделяется своим высочайшим качеством и надежностью. И мы предоставляем вам нашу пятилетнюю гарантию.
  • thePrema S получила несколько наград за свой эстетичный дизайн.
  • Также доступна высокопроизводительная версия KNX

Соответствующий пульт дистанционного управления: theSenda S

Продуманное управление освещением для больших офисов и залов

Большие офисы

Требуется сложное управление освещением в большом офисе с измерением освещенности в разных местах – у окна с падающим дневным светом, а также на темной стороне зала. Освещение во всем офисе включается на основе измеренных значений люкс.

  • Высота установки: 3 м
  • Ширина помещения: 18 м
  • Длина помещения: 27 м

Мы рекомендуем thePrema P

  • Покрытие помещения без зазоров, благодаря квадратной зоне обнаружения
  • Точное разграничение коридора: открытые двери офиса и движения в коридоре не приводят к срабатыванию детектора в больших офисах
  • Вентиляция и климат-контроль через канал присутствия
  • При измерении смешанного освещения учитывается падающий дневной свет
  • Сочетание операций переключения master / master и master/ slave снижает стоимость устройств и обеспечивает оптимальное использование дневного света
  • гарантия 5 лет thePrema выделяется своим высочайшим качеством и надежностью. И мы предоставляем вам нашу пятилетнюю гарантию.
  • Также доступна высокопроизводительная версия KNX

Альтернатива

Альтернативный вариант:
если планировка помещения меняется чаще, мы рекомендуем PlanoSpot с регулируемой вручную зоной обнаружения

  • Примечание: PlanoSpot доступен в качестве датчика присутствия DALI-2 или в версии KNX.

Решения, зависящие от присутствия и яркости, для учебных залов, залов для семинаров и конференций

Классные комнаты

В классе или зале для семинаров требуется, чтобы три ряда освещения DALI регулировались независимо друг от друга, а также зависели от присутствия и яркости. Желательно, чтобы сценарии освещения вызывались с помощью дистанционного управления. Необходимо максимально использовать падающий дневной свет.

  • Высота установки: 3 м
  • Ширина помещения: 9 м
  • Длина помещения: 14 м

Мы рекомендуем theRonda P DALI:

  • Управление до трех групп освещения с помощью одной линии DALI
  • Удобная адресация и группировка подключенных ламп DALI с помощью кнопки или пульта дистанционного управления
  • Гибкое назначение кнопок группам освещения после установки – без необходимости сложных изменений в проводке
  • Параллельное переключение ведущего/ведомого устройства опционально для оптимизации затрат
  • Автоматическая настройка новых операционных устройств DALI с помощью детектора присутствия
  • Управление постоянным освещением или режим переключения можно легко переключать с помощью пульта дистанционного управления.

Соответствующий пульт дистанционного управления: theSenda B

Освещение, зависящее от поля, для спортивных залов, теннисных и спортивных залов

Спортивный зал

При выходе на поле в спортивном зале свет должен включаться автоматически. Каждое из трех полей должно переключаться независимо. Одно поле имеет ширину 21 метр и длину 30 метров. В спортивном зале установлены большие окна, пропускающие дневной свет.

  • Высота установки: 7 м
  • Ширина помещения: 30 м
  • Длина помещения: 63 м

Мы рекомендуем theRonda P:

  • Также обнаруживает движения с высоты до 15 м
  • Высокая степень защиты: IP 54 (при установке)
  • Для каждого поля требуется всего два детектора благодаря широкой зоне обнаружения диаметром до 25 м
  • Также доступны высокопроизводительные версии KNX и DALI
Альтернатива Дистанционное управление

Если требуется квадратная зона обнаружения, можно также использовать thePrema P
Соответствующий пульт дистанционного управления theSenda B: Его можно использовать для оптимальной и удобной настройки детектора и регулировки его работы. Особенно в спортивных залах с высотой установки 7 м и более – реальное преимущество при регулировке.

Освещение, зависящее от движения, для логистических центров, библиотек и архивов

Склады

Требуется освещение отдельных проходов на складе, основанное на движении. Вилочные погрузчики или работники в центральном проходе не должны включать освещение в поперечных проходах. Освещение поперечных проходов следует включать только при входе в них.

  • Высота установки: 6 м
  • Ширина помещения: 40 м
  • Длина помещения: 88 м

Мы рекомендуем использовать thePassa P

  • Прямоугольная зона обнаружения специально для коридоров и складских проходов
  • Зона обнаружения с 2 зонами обнаружения размером 15 x 5 м (всего 30 x 5 м), которые можно включать и выключать отдельно
  • Детекторы также могут быть установлены на высоте до 6 м.
  • Только с функцией thePassa KNX: Aura effect, где освещение также включается при определенном значении затемнения для смежных зон.
