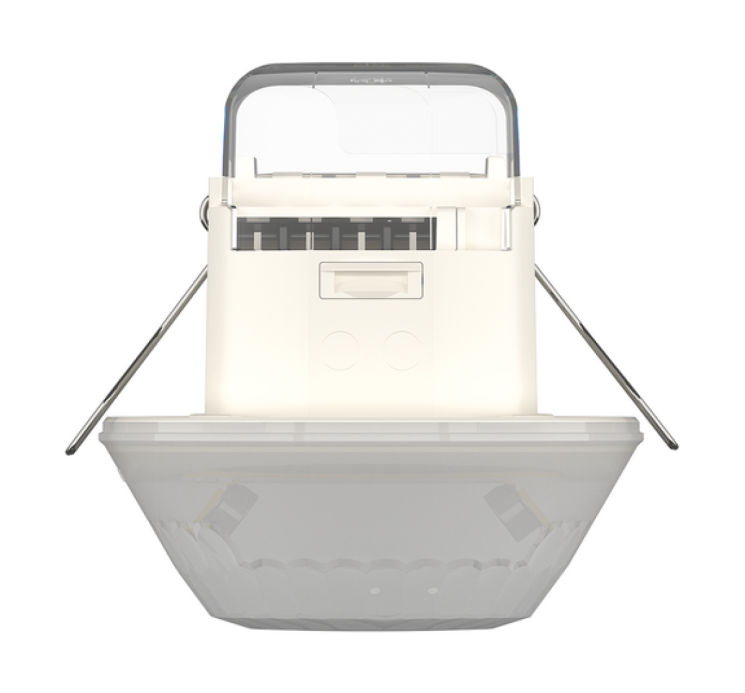

Датчик движения Theben LUXA 103 S360-100-28 DE-UP WH (1030072)

Артикул: 1030072
Пассивный инфракрасный датчик присутствия, потолочный монтаж в комплекте или скрытый монтаж с помощью съемных пружин/защитного колпачка и прилагаемой монтажной рамы Прямоугольная зона обнаружения 360°, 28 x 5 м (140 м 2 ) при монтажной высоте 3 м 1 канал света (реле 230 В).
119 364,65 T
Монтаж:

Категории: Датчики движения

Теги: LUXA, CORRIDOR

  Сопутствующие файлы:

  • Паспорт 1.14 MBytes o40161v78 LUXA 103 S360-100-28 DE-UP WH - Data sheet.pdf
  • Инструкция 5.16 MBytes o40241v32 LUXA 103 S360 - Operating instructions.PDF
Обзор

Описание функций

  • Пассивный инфракрасный датчик присутствия, потолочный монтаж в комплекте или скрытый монтаж с помощью съемных пружин/защитного колпачка и прилагаемой монтажной рамы
  • Прямоугольная зона обнаружения 360°, 28 x 5 м (140 м 2 ) при монтажной высоте 3 м
  • 1 канал света (реле 230 В)

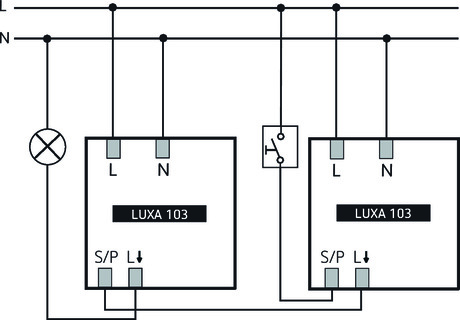

  • Расширение зоны обнаружения за счет параллельного включения, можно подключить до 8 датчиков параллельно
  • Возможно подключение к настенному детектору theMura Slave

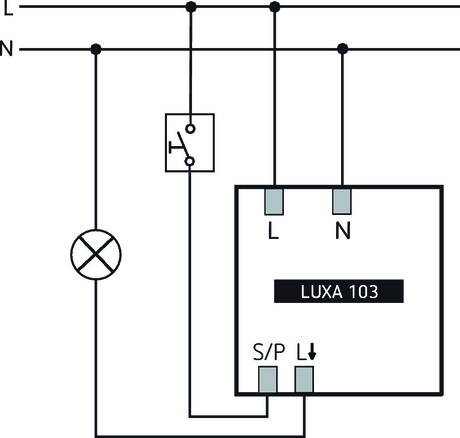

  • Вариант подключения кнопки для ручного переключения
  • Возможна работа в полностью или полуавтоматическом режиме
  • Однонаправленное измерение яркости (измерение смешанного света)
  • Функция обучения, импульсная функция, функция тестирования, функция лестничного освещения
  • Немедленная готовность к работе благодаря заводской настройке

Технические данные

Рабочее напряжение 230 В переменного тока
Частота 50 Гц
Потребление в режиме ожидания ок. 0,5 Вт
Измерение света Измерение смешанного света
Цвет Белый
Коммутационный выход Свет
Тип установки Потолочная установка
Диапазон настройки яркости 5 – 1000 лк
Угол обнаружения 360°
Высота установки 2,5 – 3,5 м
Задержка выключения света 15 с - 30 мин
Лампа накаливания/галогенная нагрузка 2300 Вт
Пусковой ток Макс. 500 А / 200 мкс
Светодиодная лампа 2-8 Вт 400 Вт
Светодиодная лампа > 8 Вт 400 Вт
Лампы Лампы накаливания/галогенные, люминесцентные, энергосберегающие, светодиоды
Дистанционно управляемый
Температура окружающей среды -25°С ... 55°С
Тип защиты IP 54 (при наличии)

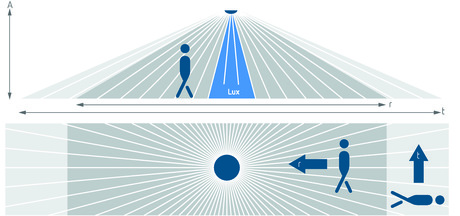

Зона обнаружения

Монтажная высота (А) По диагонали (Т) Направляйтесь к (R)
2,5 м 140 м² | 28 м х 5 м 70 м² | 14 м х 5 м
3 м 140 м² | 28 м х 5 м 70 м² | 14 м х 5 м
3,5 м 104 м² | 26 м х 4 м 60 м² | 12 м х 5 м

LUXA 103 S360-100-28 DE-UP WH

Диаграммы

LUXA 103 S360-100-28 DE-UP WH

LUXA 103 S360-100-28 DE-UP WH

LUXA 103 S360-100-28 DE-UP WH


Характеристики
Бренд Theben
Вес 0.3 кг

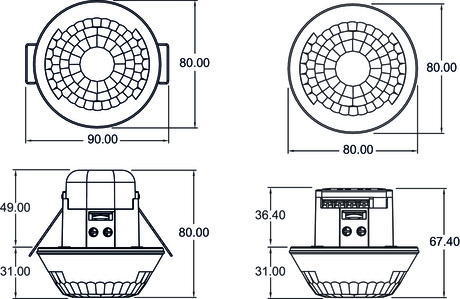

Размеры (ВxШxГ) 90 × 80 × 49 мм
EAN 4003468101773
Гарантия 24 мес.
Тип датчика Движения
Цвет белый
черный
серебро
Степень защиты IP54 (уличный)
Монтаж Врезной
Вариант установки Потолочный
Высота монтажа (макс.) 3.5 м
Угол обнаружения 360°
Мощность нагрузки, Вт 2300 Вт
Кол-во каналов 1 канал
Дальность обнаружения 14 м
Сенсор Инфракрасный
Вид питания 220/230В
Мин задержка отключения 15 сек
Макс задержка отключения 30 мин
