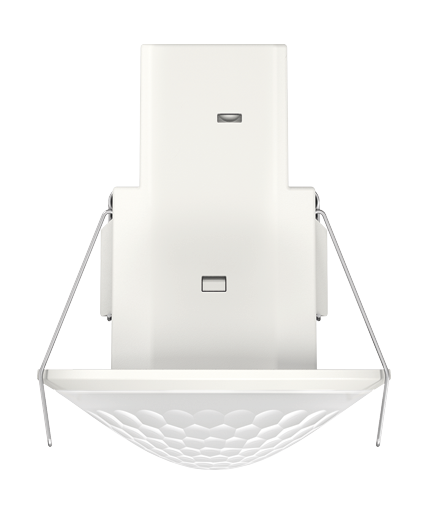

Датчик движения Theben theMova S360-101 DE WH (1030565)
Категории: Датчики движения
Сопутствующие файлы:
Документация
0.89 MBytes
1.pdf
-
Инструкция
427.30 KBytes
theMova S360-101 DE WH Белый.PDF
Обзор
Описание функций
- Инфракрасный датчик движения для установки в подвесные потолки
- Круглая зона обнаружения 360°, до Ø 8 m (64 кв.м)
- 1 канал освещения и 1 канал управления ОВК (Отопление, Вентиляция, Кондиционирование)
- Подходит для всех типов ламп: люминесцентные (FL/PL/ESL), галогенные/накаливания, а так же светодиодные источники света
- Датчик настраивается только пультом дистанционного управления theSenda P (потенциометров настройки на приборе нет)
- Порог срабатывания по освещенности и задержка отключения настраивается с помощью пульта ДУ theSenda P (предварительная установка 300 Лк, 10 мин)
- Функция "Самообучение" для порога срабатывания по освещенности
- Функция "Импульс"
- Настраиваемая чувствительность датчика
- Функция «Тест» для проверки настроек и зоны обнаружения
- Пульт управления освещением theSenda S и пульт настройки датчиков theSenda P (опционально)
Технические характеристики
| Номинальное напряжение | 230 В |
| Частота | 50 Гц |
| высота установки | 2 – 4 м |
| Тип монтажа | Потолочный монтаж |
| Цвет | Белый |
| Релейные выходы | Освещение | ОВК |
| Энергопотребление в режиме ожидания | ~0,5 Вт |
| Измерение освещенности | Смешанное измерение освещенности |
| Диапазон настройки яркости | 30 – 3000 Лк |
| Задержка отключения освещения | 10 сек - 60 мин |
| Тип контактов выхода «Освещение» | Реле 230 В/10 A µ-контактов |
| Лампы | Лампы накаливания/галогенные, Люминесцентные лампы, Энергосберегающие лампы, LEDs |
| Лампы накаливания/галогенные | 2300 Вт |
| Энергосберегающие и люминесцентные лампы | 1150 ВА (cos φ = 0,5) |
| Мощность выхода включения | макс. 400 A / 200 µs |
| Светодиодные лампы < 2 Вт | 25 Вт |
| Светодиодные лампы 2-8 Вт | 70 Вт |
| Светодиодные лампы > 8 Вт | 80 Вт |
| Коммутационная способность ОВК | 50 Вт/50 ВА |
| Тип подключения | Пружинные клеммы |
| Зона обнаружения | 50 м² (ø 8 м | 360°) |
| Температура окружающей среды | -15°C ... +50°C |
| Степень защиты | IP 54 (если установлен) |
Диапазон измерений
| Высота установки | Движение к датчику | Движение по диагонали |
| 2 м | 5 м² | 2,5 м | 38 м² | 7 м |
| 2,5 м | 7 м² | 3 м | 38 м² | 7 м |
| 3 м | 13 м² | 4 м | 50 м² | 8 м |
| 3,5 м | 13 м² | 4 м | 50 м² | 8 м |
| 4 м | 13 м² | 4 м | 64 м² | 9 м |
Характеристики
| Бренд | Theben |
| Вес | 0.3 кг |
| Размеры (ВxШxГ) | 97 × 85 × 85 мм |
| EAN | 7612748005044 |
| Гарантия | 24 мес. |
| Тип датчика | Движения |
| Цвет |
белый серебро |
| Степень защиты | IP54 (уличный) |
| Монтаж | Врезной |
| Вариант установки | Потолочный |
| Высота монтажа (макс.) | 4 м |
| Угол обнаружения | 360° |
| Мощность нагрузки, Вт | 2300 Вт |
| Кол-во каналов | 2 канала |
| Дальность обнаружения | 4 м |
| Сенсор | Инфракрасный |
| Вид питания | 220/230В |
| Мин задержка отключения | 10 сек |
| Макс задержка отключения | 60 мин |
