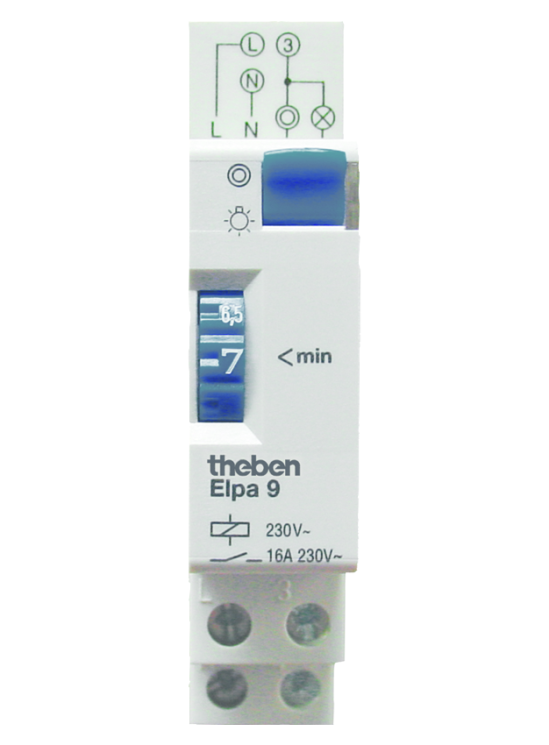

Лестничный таймер Theben ELPA 9 (0090001)
Категории: Таймеры, счетчики наработки, реле времени, диммеры
Сопутствующие файлы:
Технический паспорт
2.03 MBytes
ELPA 9.pdf
Обзор
Описание функций
- Лестничные реле, электромеханические
- 3-х проводное подключение
- Расположение клемм такое же, как на ELPA 8
- Не потребляет электроэнергию в режиме ожидания
- Тумблер функции «Постоянно включено» ON
- Часовой механизм - синхронный двигатель
- Простая установка задержки отключения
- Прецизионная механика - высокая точность хода
- Нечувствительно к электромагнитным помехам
Технические характеристики
| Номинальное напряжение | 230 В |
| Частота | 50 Гц |
| Ширина | 1 мо́дуль |
| Тип монтажа | DIN рейка |
| Энергопотребление в режиме ожидания | ~0 Вт |
| Нагрузка ламп тлеющего разряда | 50 мА |
| Диапазон настройки времени | 1 – 7 мин |
| Тип подключения | 3-х проводной |
| 3/4 проводной | Только 3-х проводной |
| Вторичная коммутация | Нет |
| Тип контактов | Нормально разомкнутые контакты |
| Ширина открытия | > 3 мм |
| Релейный выход | Потенциалозависимые (230 В) |
| Лампы накаливания/галогенные | 2300 Вт |
| Нагрузка люминесцентных ламп (обычных) со стабилизирующей схемой (lead-lad) | 2300 ВА |
| Нагрузка люминесцентных ламп (обычных) параллельно компенсированных | 1300 ВА 70 µF |
| Энергосберегающие лампы | 150 Вт |
| Светодиодные лампы < 2 Вт | 30 Вт |
| Светодиодные лампы 2-8 W | 300 Вт |
| Светодиодные лампы > 8 W | 300 Вт |
| Нагрузка люминесцентных ламп (Электронный балласт) | 600 Вт |
| Нагрузка люминесцентных ламп (обычных) последовательно компенсированных | 2300 ВА |
| Коммутационная способность | 6 AX при 230 В AC, cos φ = 0,3, 16 A при 230 В AC, cos φ = 1 |
| Переключатель для постоянного освещения | Тумблер |
| Предупреждение о выключении | Нет |
| Мультивольтовый вход | Нет |
| Коммутация при нулевом значении тока | Нет |
| Материалы корпуса и изоляции | Термостойкий самозатухающий термопластик |
| Температура окружающей среды | -10°C ... +50°C |
| Класс электрической защиты | II |
| Степень защиты | IP 20 |
Характеристики
| Вес | 0.3 кг |
| EAN | 4003468010129 |
| Бренд | Theben |
| Гарантия | 24 мес. |
| Таймер/счетчик/реле/диммер | Лестничный таймер |
| Напряжение | 220/230В |
| Тип таймера | Электромеханический |
| Кол-во каналов | 1 канал |
| Мощность нагрузки, Вт | 2300 Вт |
| Исполнение | На дин-рею |
| Степень защиты | IP20 (для помещений) |
