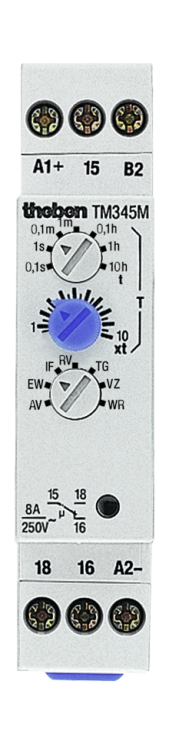

Реле времени Theben TM 345 M (3450731)

Артикул: 3450731

Прецизионное реле времени. Поворотным переключателем можно выбрать 7 алгоритмов работы прибора. Задержка включения нагрузки. Может использоваться для управления автоматическими процессами в производстве, для управления освещением, вентиляцией, системами отопления и т.д. Номинальное напряжение 12 – 240 V. Перекидной контакт 8 A. Монтаж на дин-рейку.

164 032,23 T

К сравнению В избранное

Категории: Реле времени

Сопутствующие файлы:

Технический паспорт 376.29 KBytes 3450731 тех.pdf
Инструкция 262.22 KBytes TM-345-B_TM-345-M.PDF

Описание
Характеристики

Обзор

Описание функций

Реле времени
Поворотным переключателем можно выбрать 7 алгоритмов работы прибора:
Задержка включения нагрузки при замыкании основной цепи управления
Одиночный импульс заданной длительности при замыкании основной цепи управления
Циклический режим; основная цепь управления
Задержка отключения нагрузки; основная и дополнительная цепи нагрузки
Одиночный импульс заданной длительности; основная и дополнительная цепи управления
Задержка включения/отключения нагрузки; основная и дополнительная цепи управления
Цикличный режим; основная и дополнительная цепи нагрузки
Могут использоваться для управления автоматических процессов в производстве, для управления освещением, вентиляцией, системами отопления и т.д.
Прецизионное реле времени
Мультивольтовый вход для подключения др. управляющей аппаратуры. Никаких перемычек или дополнительных клеммников не требуется
Светодиодная индикация статуса канала

Технические характеристики

Номинальное напряжение	12 – 240 V AC/DC
Частота	50 – 60 Гц
Ширина	1 мо́дуль
Энергопотребление в режиме ожидания	1 Вт
Тип контактов	Перекидной контакт
Ширина открытия	< 3 mm (µ)
Материалы корпуса и изоляции	Термостойкий самозатухающий термопластик
Коммутационная способность при 250 В AC, cos φ = 1	8 A
Релейный выход	Беспотенциальный
Номинальный ток	10 мА - 20 A < 10 ms
Диапазон настройки времени	0,1 сек – 100 час 7 диапазонов
Электрический срок службы	10⁵операционных циклов
Падение обратно значению номинального входного напряжения	<10,2 В AC/DC (в соответствии с EN 61812-1)
Повторяемость	± 0.5 % при постоянных параметрах
Степень защиты	IP 20
Класс электрической защиты	II
Температура окружающей среды	-20°C ... +60°C

Характеристики

Бренд	Theben
Вес	0.3 кг
EAN	4003468340110
Гарантия	24 мес.
Мощность нагрузки, Вт	1760 Вт
Степень защиты	IP20 (для помещений)
