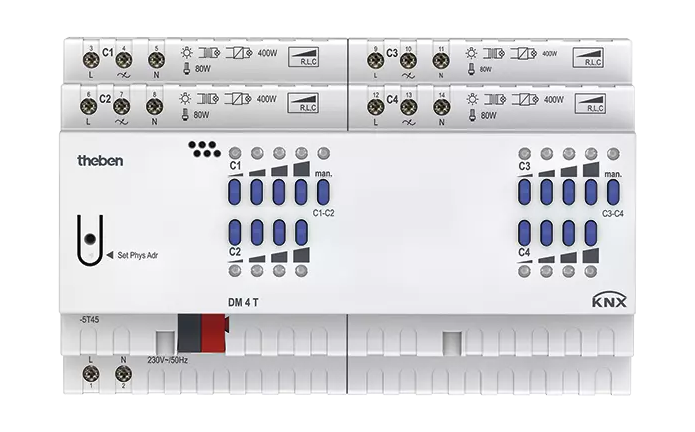

Актуатор диммер Theben DM 4 T KNX (4940275)
Категории: Умный дом Theben KNX
Сопутствующие файлы:
Паспорт
668.07 KBytes
o12826v78_DM_4_T_KNX_Data_sheet.pdf
-
Инструкция
1.90 MBytes
o5523v32_DM_4_T_Operating_instructions.PDF
-
файл ETS
566.19 KBytes
o5524v53_DM_4_T_KNX_KNXDatabase_(Single_Product) (1).ZIP
Обзор
Описание функций
- 4-ходовой универсальный диммер FIX2
- Для регулировки яркости светодиодных ламп, ламп накаливания, галогенных ламп низкого и высокого напряжения, а также энергосберегающих ламп.
- Также подходит для регулировки яркости энергосберегающих ламп.
- Также подходит для управления вентиляторами
- Светодиодный индикатор состояния переключения для каждого канала
- Ручное управление на устройстве (даже без подключения к шине)

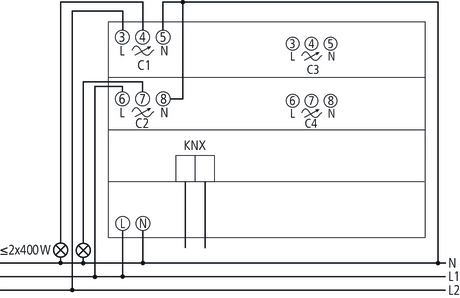

- Выходная мощность диммирования: 400 Вт/ВА на канал или 800 Вт/ВА при параллельной работе.

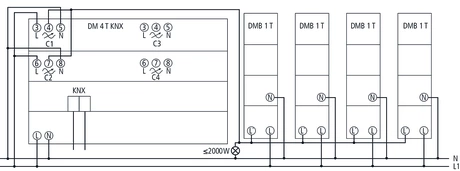

- Мощность диммирования можно повысить, используя дополнительные диммбустеры «DMB 1 T KNX» — мощность диммирования 300 Вт/ВА для каждого диммбустера. Выходная мощность до 2000 Вт/ВА при использовании макс. возможно 4 бустера
- Автоматическое определение нагрузки (можно отключить)
- Для нагрузок R, L и C
Технические характеристики
| Рабочее напряжение KNX | Напряжение шины, ≤4 мА |
| Рабочее напряжение | 230 В переменного тока, 50 Гц |
| Нагрузка лампы накаливания/галогенной лампы | 400 Вт |
| Частота | 50 Гц |
| Количество каналов | 4 |
| Ширина | 8 модулей |
| Тип установки | DIN-рейка |
| Тип подключения | Клеммные винты | Шинное соединение: шинный терминал KNX |
| Макс. поперечное сечение кабеля | Одножильный провод: от 0,5 мм² (0,8) до 6 мм² | Многожильный провод с концевой гильзой: от 0,5 мм² до 4 мм². |
| Типы ламп | Лампы накаливания, низковольтные и высоковольтные галогенные и диммируемые энергосберегающие лампы и светодиоды |
| Энергосберегающие лампы | Задний фронт (RC-режим): 400 Вт |
| Температура окружающей среды | -5°С ... 45°С |
| Тип защиты | IP 20 |
| Коммутационная способность | 5 Вт |
Диаграммы
Характеристики
| Категория KNX | Актуатор диммер |
| Бренд | Theben |
| Вес | 0.3 кг |
| Размеры (ВxШxГ) | 90 × 144 × 46 мм |
| EAN | 4003468490808 |
| Гарантия | 24 мес. |
