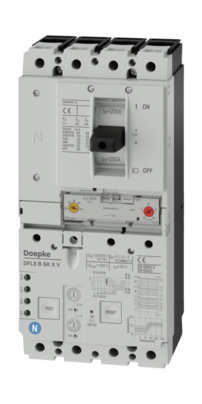

Автоматический выключатель с расцепителем по току утечки Doepke DFL 8 200-4/X-B SK V500 (09209774)

Артикул: 09209774
Автоматические выключатели со встроенной защитой от дифференциального тока, 4-полюсной, 200 A, Тип B SK, 500 V, регулируемый
2 254 013,16 T

Категории: Автоматы Doepke

  Сопутствующие файлы:

Обзор

Функции

Автоматические выключатели с устройством защитного отключения (CBR) коммутируют большие токи, защищают оборудование, кабели и линии от перегрузки по току и защищают людей от поражения электрическим током. DFL 8 — это компактные устройства со встроенным вспомогательным переключателем и клеммами для проводов большого сечения. Переключатели типа B
Чувствителен к постоянному току на частотах от 0 Гц (плавные дифференциальные токи) до 150 кГц. Они обладают повышенной устойчивостью к импульсным токам и молниям. Выключатели с характеристической кривой SK обеспечивают защиту от неисправностей и высокую готовность системы. Они характеризуются меньшей чувствительностью отклика на более высоких частотах. Это означает, что система-
соответствующее ошибочное отключение в значительной степени предотвращается. Для выключателей этого варианта ток остаточного срабатывания может быть индивидуально установлен в уровнях для рассматриваемого применения (0,3 А, 0,5 А, 1 А). Время задержки отсутствия ответа также можно соответствующим образом регулировать по уровням. Селективная схема дифференциального тока-
поэтому в системах с расположенными друг над другом распределительными щитами возможны выключатели. Устройства в исполнении V рассчитаны на особые напряжения.

Свойства

  • регулируемый номинальный ток утечки, номинальные токи от 100 А до 250 А, номинальное напряжение 290 В, 500 В переменного тока, четырехполюсный,
  • обнаружение плавных постоянных остаточных токов, а также переменного и пульсирующего постоянного остаточных токов,
  • высокая устойчивость к колебаниям вспомогательного напряжения для обнаружение дифференциальных токов типа B,
  • срабатывание независимо от сетевого и вспомогательного напряжения в случае остаточных токов и перегрузки по току типа А,
  • высокая коммутационная способность при коротком замыкании,
  • клеммы до 185 мм²,
  • регулируемые пороги для мгновенного и медленного отключения по току,
  • высокая сила импульсного тока, т.е. низкая склонность к ошибочным отключениям из-за переходных дифференциальных токов,
  • встроенные вспомогательные переключатели

Монтаж

  • монтаж на монтажной пластине, любое монтажное положение, подача с любого направления

Применение

Многоуровневые системы электропитания с сетями TN-S, TT и TN-C-S с высокой стойкостью к короткому замыканию в специально построенных зданиях и промышленных объектах. В сетях IT можно настроить отключение CBR по току утечки на отключение в случае второго замыкания на землю. , Благодаря чувствительному к переменному/постоянному току расцепителю дифференциального тока,
Этот чувствительный к переменному/постоянному току CBR особенно подходит для защиты систем с электронным оборудованием, которое не изолировано гальванически от сети на своих входах. , использование для защиты от токов утечки в сетях TN-C исключено

Характеристики
Тип автомат/узо Автомат
Полюсы 4
Ток, А 200
Ток утечки 0.03
Бренд Doepke
Вес 0.2 кг
Размеры (ВxШxГ) 149 × 140 × 291 мм
EAN 4014712236783
Гарантия 24 мес.
