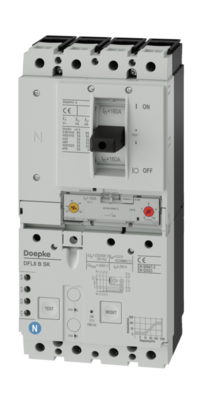

Автоматические выключатели с расцепителем по току утечки Doepke DFL 8 160-4/0,03-B SK (09184784)

Функции

Автоматические выключатели с устройством защитного отключения (CBR) коммутируют большие токи, защищают оборудование, кабели и линии от перегрузки по току и защищают людей от поражения электрическим током. DFL 8 — это компактные устройства со встроенным вспомогательным выключателем и клеммами для проводов большого сечения. Переключатели типа B
Чувствителен к постоянному току на частотах от 0 Гц (плавные дифференциальные токи) до 150 кГц. Они обладают повышенной устойчивостью к импульсным токам и молниям. Выключатели с характеристической кривой SK обеспечивают защиту от неисправностей и высокую готовность системы. Они характеризуются меньшей чувствительностью отклика на более высоких частотах. Это означает, что система-
соответствующее ошибочное отключение в значительной степени предотвращается. Выключатели этого варианта имеют фиксированный остаточный ток срабатывания 30 мА для защиты людей. Таким образом, они обеспечивают защиту от неисправностей и пожара, а также дополнительную защиту (индивидуальную защиту, защиту в случае прямого контакта).
Устройства в стандартном исполнении предназначены для контроля цепей с номинальным напряжением 230 В, 400 В и номинальной частотой 50 Гц.

Свойства

• фиксированный номинальный ток утечки 0,03 А, номинальные токи от 100 А до 250 А,
• номинальное напряжение 230 В, 400 В переменного тока, четырехполюсный,
• обнаружение плавных постоянных остаточных токов, а также переменного и пульсирующего постоянного остаточных токов,
• высокая устойчивость к колебаниям напряжения вспомогательное напряжение для обнаружения токов утечки типа B,
• срабатывание независимо от сетевого и вспомогательного напряжения в случае дифференциальных токов и перегрузки по току типа А,
• высокая коммутационная способность при коротком замыкании, клеммы до 185 мм²,
• высокая сила импульсного тока, т.е. низкая склонность к ошибочным отключениям из-за переходных дифференциальных токов,
• регулируемые пороговые значения для мгновенного и медленного отключения по току,
• встроенные вспомогательные переключатели

Монтаж

• монтаж на монтажной пластине, любое монтажное положение, подвод снизу

Применение

электропитание специально построенных зданий, а также промышленных объектов с сетями TN-S, TT и TN-C-S с высокой мощностью короткого замыкания. В сетях IT можно настроить отключение CBR по остаточному току на отключение в случае второго замыкания на землю. , Благодаря чувствительному к переменному/постоянному току расцепителю дифференциального тока,
Этот чувствительный к переменному/постоянному току CBR особенно подходит для защиты систем с электронным оборудованием, которое не изолировано гальванически от сети на своих входах. , использование для защиты от токов утечки в сетях TN-C исключено
