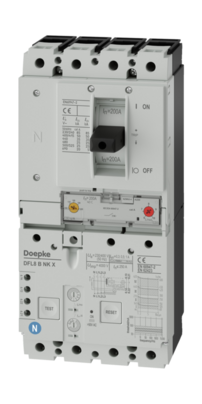

Автоматические выключатели с расцепителем по току утечки Doepke DFL 8 200-4/X-B NK (09209783)

Функции

Автоматические выключатели с устройством защитного отключения (CBR) коммутируют большие токи, защищают оборудование, кабели и линии от перегрузки по току и защищают людей от поражения электрическим током. DFL 8 — это компактные устройства со встроенным вспомогательным выключателем и клеммами для проводов большого сечения. Переключатели типа B
Чувствителен к постоянному току на частотах от 0 Гц (плавные дифференциальные токи) до 150 кГц. Они обладают повышенной устойчивостью к импульсным токам и молниям. Выключатели с характеристикой NK обеспечивают классическую противопожарную защиту 300 мА на частотах до 150 кГц. Они оптимизированы для объектов, подверженных риску возгорания.
Выключатели этого варианта имеют фиксированный остаточный ток срабатывания 30 мА для защиты людей. Таким образом, они обеспечивают защиту от неисправностей и пожара, а также дополнительную защиту (индивидуальную защиту, защиту в случае прямого контакта). Устройства в стандартном исполнении предназначены для контроля цепей с номинальным напряжением 230 В.
, 400 В и номинальной частотой 50 Гц.

Свойства

• фиксированный номинальный ток утечки 0,03 А, номинальные токи от 100 А до 250 А,
• номинальное напряжение 230 В, 400 В переменного тока, четырехполюсный,
• обнаружение плавных постоянных остаточных токов, а также переменного и пульсирующего постоянного остаточных токов,
• высокая устойчивость к колебаниям напряжения вспомогательное напряжение для обнаружения токов утечки типа B,
• срабатывание независимо от сетевого и вспомогательного напряжения в случае дифференциальных токов и перегрузки по току типа А,
• высокая коммутационная способность при коротком замыкании,
• клеммы до 185 мм²,
• высокая сила импульсного тока, т.е. низкая склонность к ошибочным отключениям из-за переходных дифференциальных токов,
• регулируемые пороговые значения для мгновенного и медленного отключения по току,
• встроенные вспомогательные переключатели

Монтаж

• монтаж на монтажной пластине, любое монтажное положение, подвод снизу

Применение

Электропитание специально построенных зданий, а также промышленных объектов с сетями TN-S, TT и TN-C-S с высокой мощностью короткого замыкания. В сетях IT можно настроить отключение CBR по остаточному току на отключение в случае второго замыкания на землю. , Благодаря чувствительному к переменному/постоянному току расцепителю дифференциального тока,
Этот чувствительный к переменному/постоянному току CBR особенно подходит для защиты систем с электронным оборудованием, которое не изолировано гальванически от сети на своих входах. , использование для защиты от токов утечки в сетях TN-C исключено
