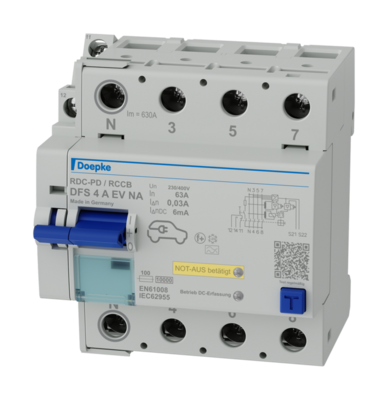

УЗО Doepke DFS 4 063-4/0,03-A EV NA (09144850)

Функции

Автоматы защитного отключения (RCCB) отключают электропитание при возникновении опасных высоких токов утечки. DFS 4 — это двухполюсные или двухполюсные устройства защитного отключения для одно- или трехфазных сетей. В стандартной конструкции компактные устройства имеют ширину всего четыре модуля.
Они доступны с множеством различных типов и вариантов дифференциального тока для номинальных токов до 125 А. Большие двухъярусные клеммы также подходят для проводов большого сечения. Положение срабатывания многофункционального тумблера упрощает поиск неисправностей. Бесплатное программное обеспечение для этикеток помогает в процессе маркировки.
Выключатели типа А чувствительны к пульсирующему и переменному току. Эта функция не зависит от напряжения сети. Переключатели в исполнении EV предназначены для использования в зарядном оборудовании электромобилей. Они имеют дополнительную функцию обнаружения плавных постоянных дифференциальных токов ≥ 6 мА.
При этом сохраняется защитная функция вышестоящих устройств защитного отключения типа A или F. К устройствам защитного отключения в исполнении NA (NA для аварийного отключения) можно подключить кнопки для отключения в аварийных ситуациях. Встроенный светодиод указывает на аварийное отключение при нажатии кнопки или обрыве провода.
Устройство защитного отключения можно снова активировать после устранения неисправности. Несколько ВДТ могут быть подключены параллельно.

Свойства

• срабатывание не зависит от напряжения сети и вспомогательного напряжения,
• чувствительность к переменным дифференциальным токам и пульсирующим постоянным дифференциальным токам (тип А),
• дополнительная функция, зависящая от напряжения сети, для обнаружения плавных постоянных дифференциальных токов и функции аварийного отключения,
• порог срабатывания 6 мА для плавных постоянных дифференциальных токов,
• Светодиодный дисплей, когда дополнительная функция активна,
• отсутствие дополнительной проводки,
• компактная конструкция для всех номинальных токов,
• высокая устойчивость к короткому замыканию,
• двусторонние двухуровневые клеммы для проводов и сборных шин большого сечения,
• индикатор положения переключателя,
• смотровое окно для этикеток,
• многофункциональный тумблер с тремя положениями: «включено», «выключено» и «сработало»,
• положение нейтрального провода слева

Монтаж

• быстрое крепление к монтажной рейке, любое монтажное положение, подача с любого направления

Применение

Эти УЗО предназначены только для использования на зарядных станциях для электромобилей. Не допускаются для систем защиты, в которых электронное оборудование может вызывать дифференциальные токи с частотой, не равной 50 Гц. В этом случае необходимо использовать автоматические выключатели дифференциального тока, чувствительные к переменному и постоянному току, типа B или B+.
