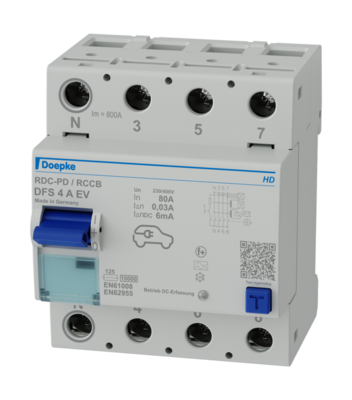

УЗО Doepke DFS 4 080-4/0,03-A EV HD (09154818HD)

Функции

Автоматы защитного отключения (RCCB) отключают электропитание при возникновении опасных высоких токов утечки. DFS 4 — это двухполюсные или двухполюсные устройства защитного отключения для одно- или трехфазных сетей. В стандартной конструкции компактные устройства имеют ширину всего четыре модуля.
Они доступны с множеством различных типов и вариантов дифференциального тока для номинальных токов до 125 А. Большие двухъярусные клеммы также подходят для проводов большого сечения. Положение срабатывания многофункционального тумблера упрощает поиск неисправностей. Бесплатное программное обеспечение для этикеток помогает в процессе маркировки.
Выключатели типа А чувствительны к пульсирующему и переменному току. Эта функция не зависит от напряжения сети. Переключатели в исполнении EV предназначены для использования в зарядном оборудовании электромобилей. Они имеют дополнительную функцию обнаружения плавных постоянных дифференциальных токов ≥ 6 мА.
При этом сохраняются защитные функции вышестоящих устройств защитного отключения типа A или F. Благодаря герметичному герметизированному механизму отключения из специального сплава и защелке из нержавеющей стали устройства защитного отключения в исполнении HD защищены, в частности, от коррозии. , агрессивные газы,
влажность и резкие перепады температур.

Свойства

• дополнительная функция, зависящая от сетевого напряжения,
• для обнаружения плавных постоянных дифференциальных токов,
• порог срабатывания 6 мА для плавных постоянных дифференциальных токов,
• срабатывание не зависит от сетевого и вспомогательного напряжения,
• чувствительность к переменным дифференциальным токам и пульсирующим постоянным дифференциальным токам (тип А),
• компактный конструкция для всех номинальных токов,
• высокая устойчивость к короткому замыканию,
• двухсторонние двухъярусные клеммы для проводов и шин большого сечения,
• индикатор положения выключателя,
• смотровое окошко для надписей,
• многофункциональный тумблер с тремя положениями: «включено», «выключено» и «сработало»,
• положение нейтрали слева

Монтаж

• быстрое крепление к монтажной рейке, любое монтажное положение, подача с любого направления

Применение

Эти УЗО предназначены только для использования на зарядных станциях для электромобилей. Не допускаются для систем защиты, в которых электронное оборудование может вызывать дифференциальные токи с частотой, не равной 50 Гц. В этом случае необходимо использовать автоматические выключатели дифференциального тока, чувствительные к переменному и постоянному току, типа B или B+.
