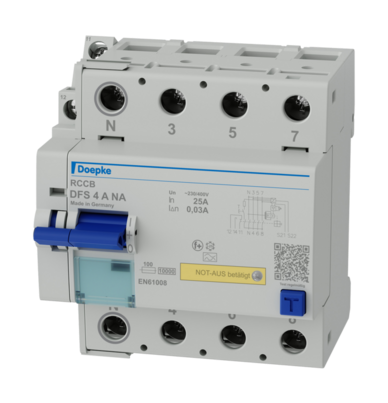

УЗО Doepke DFS 4 025-4/0,03-A NA (09124841)

Функции

Автоматы защитного отключения (RCCB) отключают электропитание при возникновении опасных высоких токов утечки. DFS 4 — это двухполюсные или двухполюсные устройства защитного отключения для одно- или трехфазных сетей. В стандартной конструкции компактные устройства имеют ширину всего четыре модуля.
Они доступны с множеством различных типов и вариантов дифференциального тока для номинальных токов до 125 А. Большие двухъярусные клеммы также подходят для проводов большого сечения. Положение срабатывания многофункционального тумблера упрощает поиск неисправностей. Бесплатное программное обеспечение для этикеток помогает в процессе маркировки.
Выключатели типа А чувствительны к пульсирующему и переменному току. Эта функция не зависит от напряжения сети. К устройствам защитного отключения в исполнении NA (НА для аварийного отключения) могут быть подключены кнопки отключения в аварийных ситуациях. Встроенный светодиод указывает на аварийное отключение нажатием кнопки.
обрыв кнопки или провода. Устройство защитного отключения можно снова активировать после устранения неисправности. Несколько ВДТ могут быть подключены параллельно.

Свойства

• срабатывание не зависит от напряжения сети и вспомогательного напряжения, чувствительность к переменным дифференциальным токам и пульсирующим постоянным дифференциальным токам (тип A),
• ширина модуля всего на 1/2 ширины стандартного устройства,
• дополнительный источник питания не требуется для цепи аварийного отключения,
• полный диапазон аварийного отключения функция отключения,
• компактная конструкция для всех номинальных токов,
• высокая устойчивость к короткому замыканию,
• двухсторонние двухъярусные клеммы для проводов и шин большого сечения, индикатор положения выключателя,
• смотровое окошко для меток,
• многофункциональный тумблер с тремя положениями: «включено», «выключено» и «сработало»,
• Положение нейтрального проводника слева

Монтаж

• быстрое крепление к монтажной рейке, любое монтажное положение, подача сверху

Применение

ВДТ серии NA особенно подходят для систем, где требуется схема аварийного отключения с разъединительными свойствами, например, в системах аварийного отключения. в учебных аудиториях или производственных помещениях. Исключено применение в ТН-
C и для защиты установок, в которых электронное оборудование может генерировать плавные постоянные токи или дифференциальные токи с частотой, отличной от 50 Гц. Комплексная защита в этом случае не обеспечивается. Для этих целей мы рекомендуем наши автоматические выключатели дифференциального тока, чувствительные к переменному и постоянному току (тип B или B+).
