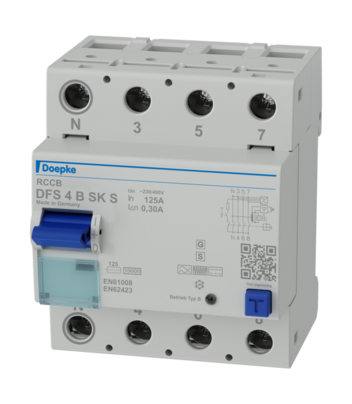

УЗО Doepke DFS 4 125-4/0,30-B SK S (09176999)

Функции

Автоматы защитного отключения (RCCB) отключают электропитание при возникновении опасных высоких токов утечки. DFS 4 — это двухполюсные или двухполюсные устройства защитного отключения для одно- или трехфазных сетей. В стандартной конструкции компактные устройства имеют ширину всего четыре модуля.
Они доступны с множеством различных типов и вариантов дифференциального тока для номинальных токов до 125 А. Большие двухъярусные клеммы также подходят для проводов большого сечения. Положение срабатывания многофункционального тумблера упрощает поиск неисправностей. Бесплатное программное обеспечение для этикеток помогает в процессе маркировки. Переключатели типа B имеют переменный ток.
Чувствителен к постоянному току на частотах от 0 Гц (плавные дифференциальные токи) до 150 кГц. Они обладают повышенной устойчивостью к импульсным токам и молниям. Для автоматических выключателей защитного отключения с характеристической кривой SK частотная характеристика тока срабатывания рассчитана таким образом, чтобы дифференциальные токи высокой частоты,
например, в диапазоне тактовых частот для преобразователей частоты, в отличие от номинальной частоты, обнаруживаются со значительно сниженной чувствительностью. Таким образом, можно избежать нежелательных отключений, вызванных токами утечки. Однако противопожарная защита в зависимости от номинального остаточного тока выключателя (0,03 А, 0,1 А или 0.
3 А) предусмотрена только для токов утечки с частотами до 1 кГц, 300 Гц или 100 Гц, тогда как устройства с частотной характеристикой тока отключения B+ или NK обеспечивают защиту во всем диапазоне частот отключения до 20 кГц или 150 кГц соответственно. . Селективная схема дифференциального тока-
Выключатели используются в системах с расположенными друг над другом распределительными щитами. В случае неисправности выключатель, в секции системы которого обнаружен остаточный ток, отключается. Селективные ВДТ обеспечивают защиту от пожара и неисправностей (благодаря непрямому контакту), но не обеспечивают дополнительной защиты (прямой контакт, защита персонала).
Устройства в стандартном исполнении предназначены для контроля цепей с номинальным напряжением 230 В, 400 В и номинальной частотой 50 Гц.

Свойства

• селективный для всех мгновенных ВДТ,
• для систем с высокими токами утечки в диапазоне частот > 1 кГц,
• низкая чувствительность к переходным токам утечки и остаточным токам благодаря высокой силе импульсного тока,
• Высокий уровень устойчивости к токам утечки и дифференциальным токам из-за условий эксплуатации, начиная с частоты 1 кГц и выше,
• Чувствительность к переменному/постоянному току с частотами и смешанными частотами от 0 Гц (плавный постоянный ток) до 150 кГц,
• высокая надежность даже при напряжении независимое обнаружение плавного постоянного остаточного тока и переменного остаточного тока с частотой не равной 50/60 Гц благодаря полной функциональной совместимости с сетевым напряжением от 50 В переменного тока на любых двух активных проводниках,
• независимое от сетевого напряжения отключение при остаточном сигнале типа А токи,
• компактная конструкция для всех номинальных токов,
• высокая короткозамкнутость сопротивление цепи,
• двухсторонние двухъярусные клеммы для проводов большого сечения и сборной шины,
• индикатор положения выключателя,
• смотровое окошко для надписей,
• многофункциональный тумблер с тремя положениями: «включено», «выключено» и «сработало»,
• положение нейтрального провода слева

Монтаж

• быстрое крепление к монтажной рейке, любое монтажное положение, подача предпочтительно сверху

Применение

Главные распределительные щиты для электроснабжения больших площадей с системами TN-S, TT и TN-C-S, с дополнительными распределительными щитами, в которых можно использовать или подключать оборудование силовой электроники, такое как преобразователи частоты, импульсные источники питания, высокочастотные преобразователи. , ИБП и фотоэлектрические системы. Селективная схема дифференциального тока-
автоматические выключатели в большинстве случаев защищают кабели от главного распределительного щита до дополнительных распределительных щитов. Системы с расположенными друг над другом распределительными щитами.
