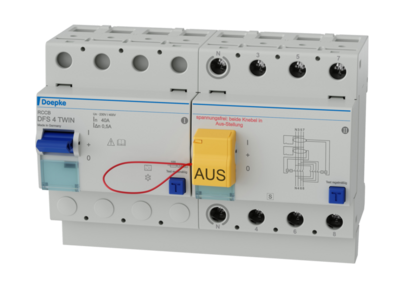

УЗО Doepke DFS 4 040-4/0,50-A S Twin (09137815)

Функции

Автоматы защитного отключения (RCCB) отключают электропитание при возникновении опасных высоких токов утечки. DFS 2 — двухполюсные устройства защитного отключения для однофазных сетей. В стандартной конструкции компактные устройства имеют ширину всего два модуля.
Они доступны с множеством различных типов и вариантов дифференциального тока для номинальных токов до 125 А. Большие двухъярусные клеммы также подходят для проводов большого сечения. Положение срабатывания многофункционального тумблера упрощает поиск неисправностей. Бесплатное программное обеспечение для этикеток помогает в процессе маркировки.
Конструкция Twin позволяет выполнять функциональную проверку устройства защитного отключения без отключения цепи нагрузки. В этой конструкции объединены два полных ВДТ: если оба устройства включены, выключатель можно отключить с помощью кнопки тестирования. Второй ВДТ берет на себя токопроводящую и защитную функцию.
Выключатели типа А чувствительны к пульсирующему и переменному току. Эта функция не зависит от напряжения сети. Селективные устройства защитного отключения используются в системах с расположенными друг над другом распределительными щитами. В случае неисправности выключатель, в секции системы которого обнаружен остаточный ток, отключается.
Селективные ВДТ обеспечивают защиту от пожара и неисправностей (благодаря непрямому контакту), но не обеспечивают дополнительной защиты (прямой контакт, защита персонала).

Свойства

• Функциональная проверка автоматического выключателя защитного отключения без прерывания питания,
• защита от остаточного тока соответствует стандарту даже во время процедуры тестирования,
• отсутствие затрат во время простоя системы,
• высокая готовность системы,
• задержка срабатывания для выборочного проектирования,
• высокая устойчивость к импульсным токам и управление от сетевого напряжения вторичные импульсы тока,
• срабатывание не зависит от сетевого и вспомогательного напряжения,
• чувствительность к переменным дифференциальным токам и пульсирующим постоянным дифференциальным токам (тип А),
• компактная конструкция для всех номинальных токов,
• высокая устойчивость к короткому замыканию,
• двухсторонние двухъярусные клеммы для проводов большого сечения и шинопровода,
• индикатор положения переключателя,
• смотровое окошко для этикеток,
• Многофункциональный тумблер с тремя положениями: «включено», «выключено» и «сработало».

Монтаж

• быстрое крепление к монтажной рейке, любое монтажное положение, подача с любого направления

Применение

Главные распределительные щиты в расширенных источниках питания с системами TN-S, TT и TN-C-S, например, в кемпингах, пристанях для яхт, садовых участках и выставочных залах. Селективные устройства защитного отключения в большинстве случаев защищают кабели от главного распределительного щита до подраспределительных щитов.
Сдвоенная конструкция позволяет выполнять регулярно предписанные функциональные проверки без отключения питания. Исключается применение в системах TN-C и для защиты установок, в которых электронное оборудование может генерировать плавные постоянные токи или дифференциальные токи с частотой, отличной от 50 Гц.
