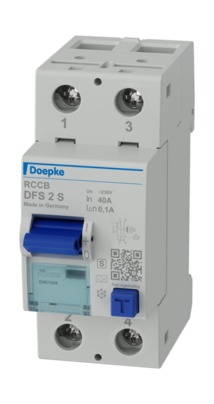

УЗО Doepke DFS 2 040-2/0,10-A S (09135605)
Категории: УЗО Doepke
Сопутствующие файлы:
- Паспорт 492.02 KBytes doepke_09135605_dbl_en.pdf
- Инструкция 201.00 KBytes doepke_3930298_dfs2dfs4_bed_web_ml (2).pdf
Функции
Автоматы защитного отключения (RCCB) отключают электропитание при возникновении опасных высоких токов утечки. DFS 2 — двухполюсные устройства защитного отключения для однофазных сетей. В стандартной конструкции компактные устройства имеют ширину всего два модуля.
Они доступны с множеством различных типов и вариантов дифференциального тока для номинальных токов до 125 А. Большие двухъярусные клеммы также подходят для проводов большого сечения. Положение срабатывания многофункционального тумблера упрощает поиск неисправностей. Бесплатное программное обеспечение для этикеток помогает в процессе маркировки.
Выключатели типа А чувствительны к пульсирующему и переменному току. Эта функция не зависит от напряжения сети. Селективные устройства защитного отключения используются в системах с расположенными друг над другом распределительными щитами. В случае неисправности выключатель, в секции системы которого обнаружен остаточный ток, отключается.
Селективные ВДТ обеспечивают защиту от пожара и неисправностей (благодаря непрямому контакту), но не обеспечивают дополнительной защиты (прямой контакт, защита персонала). Устройства в стандартном исполнении предназначены для контроля цепей с номинальным напряжением 230 В и номинальной частотой 50 Гц.
Свойства
- задержка срабатывания для селективного исполнения,
- высокая устойчивость к импульсным токам и импульсам вторичного тока,
- управляемым напряжением сети,
- срабатывание не зависит от сетевого и вспомогательного напряжения,
- чувствительность к переменным дифференциальным токам и пульсирующим постоянным дифференциальным токам (тип A),
- компактная конструкция для всех номинальных значений токи,
- высокая устойчивость к короткому замыканию, двойной
- двухсторонние клеммы для проводов и шин большого сечения,
- индикатор положения выключателя,
- смотровое окошко для надписей,
- многофункциональный тумблер с тремя положениями: «включено», «выключено» и «сработало»,
- положение нейтрали влево или вправо
Монтаж
- быстрое крепление к монтажной рейке, любое монтажное положение, подача с любого направления
Применение
Главные распределительные щиты в расширенных источниках питания с системами TN-S, TT и TN-C-S, например, в кемпингах, пристанях для яхт, садовых участках и выставочных залах. Селективные устройства защитного отключения в большинстве случаев защищают кабели от главного распределительного щита до подраспределительных щитов. Исключено применение в TN-
C и для защиты установок, в которых электронное оборудование может генерировать плавные постоянные токи или дифференциальные токи с частотой, отличной от 50 Гц. Комплексная защита в этом случае не обеспечивается. Для этих целей мы рекомендуем наши автоматические выключатели дифференциального тока, чувствительные к переменному и постоянному току (тип B или B+).
Тип автомат/узо | УЗО |
Полюсы | 2 |
Ток, А | 40 |
Ток утечки | 0.1 |
Бренд | Doepke |
Вес | 0.2 кг |
Размеры (ВxШxГ) | 85 × 71 × 36 мм |
EAN | 4014712131057 |
Гарантия | 24 мес. |
