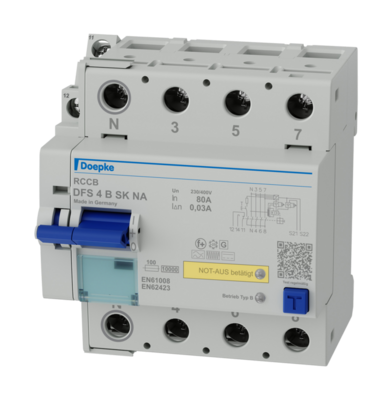

УЗО Doepke DFS 4 080-4/0,03-B SK NA (09154861)

Функции

Автоматы защитного отключения (RCCB) отключают электропитание при возникновении опасных высоких токов утечки. DFS 4 — это двухполюсные или двухполюсные устройства защитного отключения для одно- или трехфазных сетей. В стандартной конструкции компактные устройства имеют ширину всего четыре модуля.
Они доступны с множеством различных типов и вариантов дифференциального тока для номинальных токов до 125 А. Большие двухъярусные клеммы также подходят для проводов большого сечения. Положение срабатывания многофункционального тумблера упрощает поиск неисправностей. Бесплатное программное обеспечение для этикеток помогает в процессе маркировки. Переключатели типа B
Чувствителен к постоянному току на частотах от 0 Гц (плавные дифференциальные токи) до 150 кГц. Они обладают повышенной устойчивостью к импульсным токам и молниям. Для автоматических выключателей защитного отключения с характеристической кривой SK частотная характеристика тока срабатывания рассчитана таким образом, чтобы дифференциальные токи высокой частоты,
например, в диапазоне тактовых частот для преобразователей частоты, в отличие от номинальной частоты, обнаруживаются со значительно сниженной чувствительностью. Таким образом, можно избежать нежелательных отключений, вызванных токами утечки. Однако противопожарная защита в зависимости от номинального остаточного тока выключателя (0,03 А, 0,1 А или 0.
3 А) предусмотрена только для токов утечки с частотами до 1 кГц, 300 Гц или 100 Гц, тогда как устройства с частотной характеристикой тока отключения B+ или NK обеспечивают защиту во всем диапазоне частот отключения до 20 кГц или 150 кГц соответственно. . Толкать-
Кнопки отключения в аварийных ситуациях могут быть подключены к автоматам защитного отключения в исполнении НА (НА для аварийного отключения). Встроенный светодиод указывает на аварийное отключение при нажатии кнопки или обрыве провода. Устройство защитного отключения можно снова активировать после устранения неисправности.
Несколько ВДТ могут быть подключены параллельно.

Свойства

• Высокий уровень устойчивости к токам утечки и дифференциальным токам в зависимости от условий эксплуатации от частоты 1 кГц и выше,
• чувствительность к переменному/постоянному току дифференциальных токов с частотами и смешанными частотами от 0 Гц (плавный постоянный ток) до 150 кГц,
• высокая надежность даже по напряжению.
• независимое обнаружение плавного постоянного остаточного тока и переменного остаточного тока с частотой не равной 50/60 Гц благодаря полной функциональной совместимости с сетевым напряжением от 50 В переменного тока на любых двух активных проводниках,
• независимое от сетевого напряжения отключение при остаточном сигнале типа А возникают токи,
• С функцией аварийного отключения для срабатывания или отключения с помощью элементов управления,
• Контроль функции аварийного отключения на предмет обрыва провода и сигнализация светодиодом,
• В случае сбоя питания функция аварийного отключения не срабатывает,
• компактная конструкция для всех номинальные токи,
• высокая устойчивость к короткому замыканию,
• двойной двухсторонние клеммы для проводов и шин большого сечения,
• индикатор положения выключателя, смотровое окошко для надписей,
• многофункциональный тумблер с тремя положениями: «включено», «выключено» и «разомкнуто»,
• положение нейтрали слева.

Монтаж

• быстрое крепление к монтажной рейке, любое монтажное положение, подача сверху

Применение

Коммерческие и промышленные установки с системами TT, TN-S и TN-C-S, где оборудование силовой электроники используется без гальванической развязки от сети, например. преобразователи частоты, импульсные источники питания, высокочастотные преобразователи, фотоэлектрические установки и ИБП с преобразователями частоты без трансформаторов,
ВДТ серии NA особенно подходят для систем, где требуется схема аварийного отключения с разъединительными свойствами, например, в системах аварийного отключения. в учебных аудиториях или производственных помещениях.
