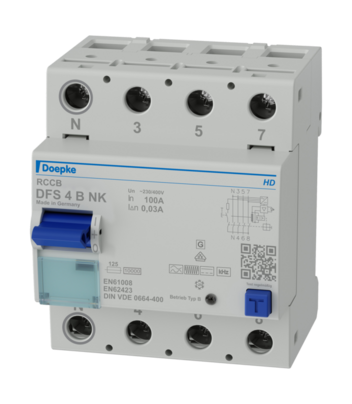

УЗО Doepke DFS 4 100-4/0,03-B NK HD (09164995HD)

Функции

Автоматы защитного отключения (RCCB) отключают электропитание при возникновении опасных высоких токов утечки. DFS 4 — это двухполюсные или двухполюсные устройства защитного отключения для одно- или трехфазных сетей. В стандартной конструкции компактные устройства имеют ширину всего четыре модуля.
Они доступны с множеством различных типов и вариантов дифференциального тока для номинальных токов до 125 А. Большие двухъярусные клеммы также подходят для проводов большого сечения. Положение срабатывания многофункционального тумблера упрощает поиск неисправностей. Бесплатное программное обеспечение для этикеток помогает в процессе маркировки. Переключатели типа B
Чувствителен к постоянному току на частотах от 0 Гц (плавные дифференциальные токи) до 150 кГц. Они обладают повышенной устойчивостью к импульсным токам и молниям. Для автоматических выключателей защитного отключения с характеристической кривой NK частотная характеристика тока отключения находится ниже допустимого уровня человека для ударных токов различной частоты.
Для ВДТ с номинальным остаточным током 30 мА достигается высокая безопасность персонала даже при токах утечки выше номинальной частоты. С верхним порогом срабатывания 300 мА на частотах до 150 кГц, значительно более чувствителен и шире.
обеспечивается достижение защиты от токов утечки на землю по сравнению с характеристиками B SK и B+. В результате возможна широкая противопожарная защита даже при использовании электронного оборудования с высокими тактовыми частотами. Широкий диапазон защиты благодаря характеристике NK требует настройки контролируемой системы с низкими токами утечки.
Устройства в стандартном исполнении предназначены для контроля цепей с номинальным напряжением 230 В, 400 В и номинальной частотой 50 Гц. Благодаря герметичному герметизированному механизму отключения из специального сплава и защелке из нержавеющей стали выключатели защитного отключения в исполнении HD защищены, в частности, от коррозии, агрессивных газов,
влажность и резкие перепады температур.

Свойства

• Чувствительность к переменному/постоянному току с частотами и смешанными частотами от 0 Гц (плавный постоянный ток) до 150 кГц,
• высокая надежность даже при напряжении,
• независимое обнаружение плавного постоянного остаточного тока и переменного остаточного тока с частотой не равной 50/60 Гц благодаря полной функциональной совместимости с сетевым напряжением от 50 В переменного тока на любых двух активных проводниках,
• независимое от сетевого напряжения отключение при остаточном сигнале типа А токи,
• компактная конструкция для всех номинальных токов,
• высокая короткозамкнутость сопротивление цепи,
• двухсторонние двухъярусные клеммы для проводов большого сечения и сборной шины,
• индикатор положения выключателя,
• смотровое окошко для надписей,
• многофункциональный тумблер с тремя положениями: «включено», «выключено» и «сработало»,
• положение нейтрали. левый

Монтаж

• быстрое крепление к монтажной рейке, любое монтажное положение, подача предпочтительно сверху

Применение

Коммерческие и промышленные установки с системами TT, TN-S и TN-C-S, где оборудование силовой электроники используется без гальванической развязки от сети, например. преобразователи частоты, импульсные источники питания, высокочастотные преобразователи, фотоэлектрические установки и ИБП с преобразователями частоты без трансформаторов,
Пожароопасные объекты
