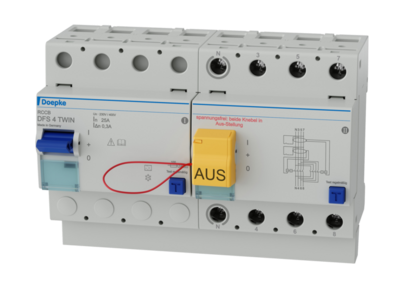

УЗО Doepke DFS 4 025-4/0,30-A Twin (09126810)

Функции

Автоматы защитного отключения (RCCB) отключают электропитание при возникновении опасных высоких токов утечки. DFS 2 — двухполюсные устройства защитного отключения для однофазных сетей. В стандартной конструкции компактные устройства имеют ширину всего два модуля.
Они доступны с множеством различных типов и вариантов дифференциального тока для номинальных токов до 125 А. Большие двухъярусные клеммы также подходят для проводов большого сечения. Положение срабатывания многофункционального тумблера упрощает поиск неисправностей. Бесплатное программное обеспечение для этикеток помогает в процессе маркировки.
Конструкция Twin позволяет выполнять функциональную проверку устройства защитного отключения без отключения цепи нагрузки. В этой конструкции объединены два полных ВДТ: если оба устройства включены, выключатель можно отключить с помощью кнопки тестирования. Второй ВДТ берет на себя токопроводящую и защитную функцию.
Выключатели типа А чувствительны к пульсирующему и переменному току. Эта функция не зависит от напряжения сети. Выключатели защитного отключения в исполнении КВ имеют задержку срабатывания, поэтому гораздо менее чувствительны к кратковременным импульсным токам повреждения. Это позволяет им повысить доступность системы.
Их можно эффективно использовать вместо штатного выключателя, так как их защитная функция полностью сохраняется.

Свойства

• функциональная проверка автоматического выключателя защитного отключения без прерывания питания,
• защита от остаточного тока соответствует стандарту даже во время процедуры тестирования,
• отсутствие затрат во время простоя системы, высокая готовность системы,
• высокая готовность системы,
• высокая устойчивость к импульсным токам и импульсам вторичного тока,
• управляемым сетевым напряжением
• срабатывание не зависит от сетевого и вспомогательного напряжения,
• чувствительность к переменным дифференциальным токам и пульсирующим постоянным дифференциальным токам (тип А),
• компактная конструкция для всех номинальных токов,
• высокая устойчивость к короткому замыканию,
• двусторонние двухъярусные клеммы для проводов большого сечения и шинопровода,
• индикатор положения переключателя, смотровое окошко для этикеток,
• многофункциональный тумблер с тремя положениями: «включено», «выключено» и «сработало».

Монтаж

• быстрое крепление к монтажной рейке, любое монтажное положение, подача с любого направления

Применение

Электропитание жилых и специально построенных зданий, а также промышленных объектов с сетями TN-S, TT и TN-C-S, в которых обычные ВДТ срабатывают из-за переходных токов утечки, а это нежелательно, например, в системах с длинными кабелями позади ВДТ, системы освещения с большим количеством люминесцентных ламп (>20 ламп),
компьютерные системы и солнечные энергетические системы. Сдвоенная конструкция позволяет выполнять регулярные предписанные функциональные проверки без отключения питания. Исключено применение в TN-
C и для защиты установок, в которых электронное оборудование может генерировать плавные постоянные токи или дифференциальные токи с частотой, отличной от 50 Гц.
