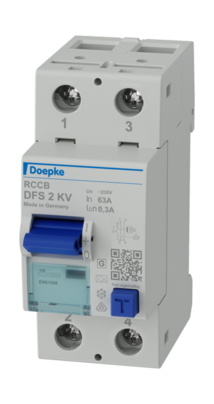

Устройство защитного отключения Doepke DFS 2 063-2/0,30-A KV (09146609)

Функции

Автоматы защитного отключения (RCCB) отключают электропитание при возникновении опасных высоких токов утечки. DFS 2 — двухполюсные устройства защитного отключения для однофазных сетей. В стандартной конструкции компактные устройства имеют ширину всего два модуля.
Они доступны с множеством различных типов и вариантов дифференциального тока для номинальных токов до 125 А. Большие двухъярусные клеммы также подходят для проводов большого сечения. Положение отключения многофункционального тумблера упрощает поиск неисправностей. Бесплатное программное обеспечение для этикеток помогает в процессе маркировки.
Выключатели типа А чувствительны к пульсирующим и переменным токам. Эта функция не зависит от напряжения сети. Устройства защитного отключения в исполнении КВ имеют задержку срабатывания, поэтому гораздо менее чувствительны к кратковременным импульсным токам повреждения. Это позволяет им повысить доступность системы.
Их можно эффективно использовать вместо штатного выключателя, так как их защитная функция полностью сохраняется. Устройства в стандартном исполнении предназначены для контроля цепей с номинальным напряжением 230 В и номинальной частотой 50 Гц.

Свойства

• высокая устойчивость к импульсным токам и импульсам вторичного тока, управляемым сетевым напряжением,
• срабатывание не зависит от сетевого и вспомогательного напряжения,
• чувствительность к переменным и пульсирующим постоянным дифференциальным токам (тип A),
• компактная конструкция для всех номинальных токов,
• высокая устойчивость к короткому замыканию сопротивление,
• многоярусные клеммы для проводов и сборных шин большого сечения,
• индикатор положения выключателя,
• смотровое окошко для надписей,
• многофункциональный тумблер с тремя положениями: «включено», «выключено» и «сработало»,
• положение нейтрального провода влево или вправо

Монтаж

• быстрое крепление к монтажной рейке, любое монтажное положение, подача с любого направления

Применение

Электропитание жилых и специально построенных зданий, а также промышленных объектов с сетями TN-S, TT и TN-C-S, в которых обычные ВДТ срабатывают из-за переходных токов утечки, а это нежелательно, например, в системах с длинными кабелями позади ВДТ, системы освещения с большим количеством люминесцентных ламп (>20 ламп),
компьютерные системы и солнечные энергетические системы. Исключено применение в системах TN-C и для защиты установок, в которых электронное оборудование может генерировать плавные постоянные токи или дифференциальные токи с частотой, отличной от 50 Гц. Комплексная защита в этом случае не обеспечивается.
Для этих целей мы рекомендуем наши автоматические выключатели дифференциального тока, чувствительные
