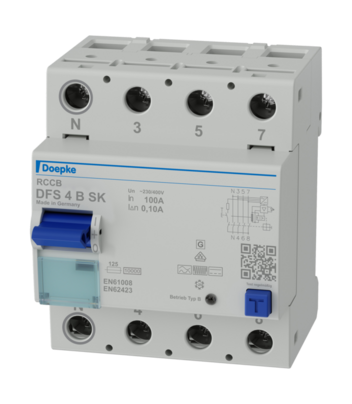

Устройство защитного отключения Doepke DFS 4 100-4/0,10-B SK (09165998)

Артикул: 09165998
Автомат защитного отключения, 4 полюса, 100 A, 0,1 A, тип B SK, N левый
1 251 812,10 T

Категории: УЗО Doepke

  Сопутствующие файлы:

Обзор

Функции

Автоматы защитного отключения (RCCB) отключают электропитание при возникновении опасных высоких токов утечки. DFS 4 — это двухполюсные или двухполюсные устройства защитного отключения для одно- или трехфазных сетей. В стандартной конструкции компактные устройства имеют ширину всего четыре модуля.
Они доступны с множеством различных типов и вариантов дифференциального тока для номинальных токов до 125 А. Большие двухъярусные клеммы также подходят для проводов большого сечения. Положение отключения многофункционального тумблера упрощает поиск неисправностей. Бесплатное программное обеспечение для этикеток помогает в процессе маркировки. Переключатели типа B имеют переменный ток.
Чувствителен к постоянному току на частотах от 0 Гц (плавные дифференциальные токи) до 150 кГц. Они обладают повышенной устойчивостью к импульсным токам и молниям. Для автоматических выключателей защитного отключения с характеристической кривой SK частотная характеристика тока отключения рассчитана таким образом, чтобы дифференциальные токи высокой частоты,
например, в диапазоне тактовых частот преобразователей частоты, в отличие от номинальной частоты, обнаруживаются со значительно сниженной чувствительностью. Таким образом, можно избежать нежелательных отключений, вызванных токами утечки. Однако противопожарная защита в зависимости от номинального остаточного тока выключателя (0,03 А, 0,1 А или 0.
3 А) предусмотрена только для токов утечки с частотами до 1 кГц, 300 Гц или 100 Гц, тогда как устройства с частотной характеристикой тока отключения B+ или NK обеспечивают защиту во всем диапазоне частот отключения до 20 кГц или 150 кГц соответственно. .
Устройства в стандартном исполнении предназначены для контроля цепей с номинальным напряжением 230 В, 400 В и номинальной частотой 50 Гц.

Свойства

  • Высокий уровень невосприимчивости к токам утечки и дифференциальным токам в зависимости от условий эксплуатации от частоты 1 кГц и выше,
  • чувствительность к переменному/постоянному току дифференциальных токов с частотами и смешанными частотами от 0 Гц (плавный постоянный ток) до 150 кГц,
  • высокая надежность даже по напряжению
  • независимое обнаружение плавного постоянного остаточного тока и переменного остаточного тока с частотой не равной 50/60 Гц благодаря полной функциональной совместимости с сетевым напряжением от 50 В переменного тока на любых двух активных проводниках,
  • независимое от сетевого напряжения отключение при остаточном сигнале типа А токи,
  • компактная конструкция для всех номинальных токов,
  • высокая короткозамкнутость сопротивление цепи,
  • двухсторонние двухъярусные клеммы для проводов большого сечения и сборной шины,
  • индикатор положения выключателя,
  • смотровое окошко для надписей,
  • многофункциональный тумблер с тремя положениями: «включено», «выключено» и «сработало»,
  • положение нейтрального провода слева

Монтаж

  • быстрое крепление к монтажной рейке, любое монтажное положение, подача предпочтительно сверху

Применение

Коммерческие и промышленные установки с системами TT, TN-S и TN-C-S, где оборудование силовой электроники используется без гальванической развязки от сети, например преобразователи частоты, импульсные источники питания, высокочастотные преобразователи, фотоэлектрические установки и ИБП с преобразователями частоты без трансформаторов.

Характеристики
Тип автомат/узо УЗО
Полюсы 4
Ток, А 100
Ток утечки 0.1
Бренд Doepke
Вес 0.2 кг
Размеры (ВxШxГ) 77 × 71 × 85 мм
EAN 4014712148802
Гарантия 24 мес.
