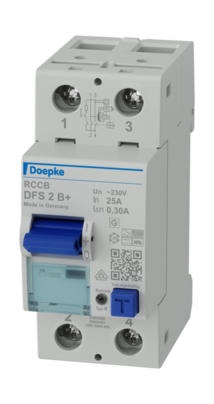

Устройство защитного отключения Doepke DFS 2 025-2/0,30-B+ (09126596)

Функции

Автоматы защитного отключения (RCCB) отключают электропитание при возникновении опасных высоких токов утечки. DFS 2 — двухполюсные устройства защитного отключения для однофазных сетей. В стандартной конструкции компактные устройства имеют ширину всего два модуля.
Они доступны с множеством различных типов и вариантов дифференциального тока для номинальных токов до 125 А. Большие двухъярусные клеммы также подходят для проводов большого сечения. Положение срабатывания многофункционального тумблера упрощает поиск неисправностей. Бесплатное программное обеспечение для этикеток помогает в процессе маркировки.
Автоматы защитного отключения типа B+ чувствительны к переменному и постоянному току. Они защищают от пульсирующих и переменного тока утечки, токов утечки смешанной частоты и плавных токов утечки постоянного тока. Они легко обнаруживают дифференциальные токи на всех частотах до 20 кГц с максимальным порогом срабатывания 420 мА.
Таким образом, выключатели обеспечивают лучшую противопожарную защиту. Устройства в стандартном исполнении предназначены для контроля цепей с номинальным напряжением 230 В и номинальной частотой 50 Гц.

Свойства

• Чувствительность к переменному/постоянному току с частотами и смешанными частотами от 0 Гц (плавный постоянный ток) до 20 кГц,
• противопожарная защита согласно VDE 0100-420,
• независимое от сетевого напряжения отключение при возникновении дифференциальных токов типа А,
• зависящее от напряжения обнаружение плавных постоянных и переменных токов утечки с частотой не равной 50 Гц,
• полная функциональность при сетевом напряжении от 50 В переменного тока на любых двух активных проводниках,
• компактная конструкция для всех номинальных токов,
• высокая устойчивость к короткому замыканию,
• двухсторонние двухуровневые клеммы для проводов и сборных шин большого сечения,
• индикатор положения переключателя,
• окно просмотра этикеток,
• тумблер многофункционального переключателя с тремя положениями: «включено», «выключено» и «сработало»,
• положение нейтрального провода слева или справа

Монтаж

• быстрое крепление к монтажной рейке, любое монтажное положение, подача предпочтительно сверху

Применение

Коммерческие и промышленные установки с системами TT, TN-S и TN-C-S, где оборудование силовой электроники используется без гальванической развязки от сети, например. преобразователи частоты, импульсные источники питания, высокочастотные преобразователи, фотоэлектрические установки и ИБП с преобразователями частоты без трансформаторов,
Пожароопасные объекты
