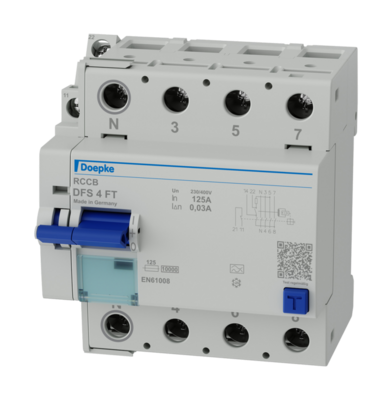

Устройство защитного отключения Doepke DFS 4 125-4/0,03-A FT (09174921)

Артикул: 09174921
Автомат защитного отключения, 4 полюса, 125 A, 0,03 A, тип А, с функцией дистанционного отключения, N левый
1 051 262,50 T

Категории: УЗО Doepke

  Сопутствующие файлы:

Обзор

Функции

Автоматы защитного отключения (RCCB) отключают электропитание при возникновении опасных высоких токов утечки. DFS 4 — это двухполюсные или двухполюсные устройства защитного отключения для одно- или трехфазных сетей. В стандартной конструкции компактные устройства имеют ширину всего четыре модуля.
Они доступны с множеством различных типов и вариантов дифференциального тока для номинальных токов до 125 А. Большие двухъярусные клеммы также подходят для проводов большого сечения. Положение срабатывания многофункционального тумблера упрощает поиск неисправностей. Бесплатное программное обеспечение для этикеток помогает в процессе маркировки.
Выключатели типа А чувствительны к пульсирующему и переменному току. Эта функция не зависит от напряжения сети. Переключатели конструкции FT позволяют осуществлять удаленное тестирование ВДТ. Вспомогательный контакт также сигнализирует о срабатывании автоматического выключателя.

Свойства

  • встроенная функция помощи, назначение контактов 1 размыкающий контакт/1 переключающий контакт,
  • срабатывание не зависит от сетевого и вспомогательного напряжения,
  • чувствительность к переменным дифференциальным токам и пульсирующим постоянным дифференциальным токам (тип A),
  • компактная конструкция для всех номинальных токов,
  • высокая устойчивость к короткому замыканию ,
  • двухсторонние двухуровневые клеммы для проводов большого сечения,
  • секции и сборной шины,
  • индикатор положения выключателя,
  • смотровое окошко для надписей,
  • многофункциональный тумблер с тремя положениями: «включено», «выключено» и «сработало»,
  • положение нейтрали слева.

Монтаж

  • быстрое крепление к монтажной рейке, любое монтажное положение, подача с любого направления

Применение

Электроснабжение жилых и специализированных зданий, а также промышленных объектов сетями TN-S, TT и TN-C-S. В сетях IT устройства защитного отключения этой серии можно настроить на отключение в случае второго замыкания. Исключено применение в TN-
C и для защиты установок, в которых электронное оборудование может генерировать плавные постоянные токи или дифференциальные токи с частотой, отличной от 50 Гц. Комплексная защита в этом случае не обеспечивается. Для этих целей мы рекомендуем наши автоматические выключатели дифференциального тока, чувствительные к переменному и постоянному току (тип B или B+).

Характеристики
Тип автомат/узо УЗО
Полюсы 4
Ток, А 125
Ток утечки 0.03
Бренд Doepke
Вес 0.2 кг
Размеры (ВxШxГ) 77 × 71 × 85 мм
EAN 4014712147010
Гарантия 24 мес.
