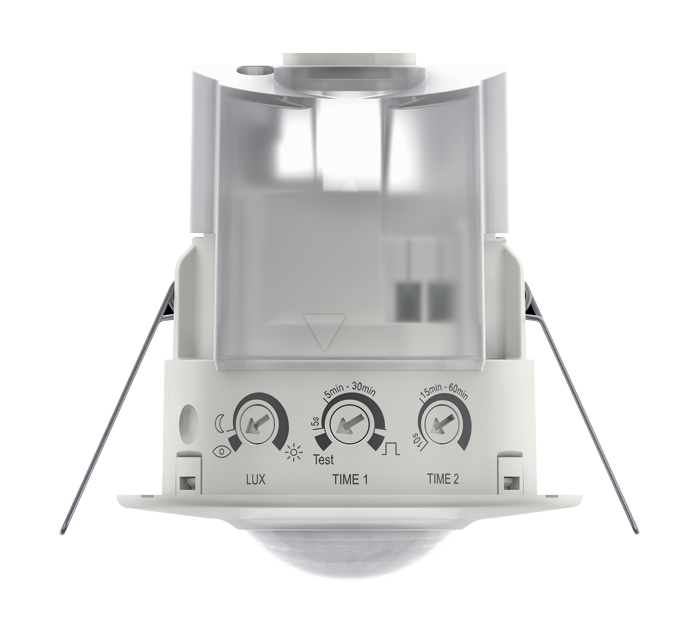

Датчик движения Theben LUXA 103-101 C DE WH (1030017)
Категории:
Сопутствующие файлы:
Документация
244.63 KBytes
datasheet_1030017_ru.xml_1.pdf
-
Инструкция
1.86 MBytes
LUXA 103 C DE - .PDF
Обзор
Описание функций
- ИК датчик движения
- Автоматическое управление освещением по фактору присутствия людей и уровню внешней освещенности
- 2 канала
- Второй канал для управления системами HVAC. Регулируемая задержка выключения, не зависит от освещенности, контакты без потенциала
- Монтаж в подвесные потолки
- Смешанное измерение освещенности: подходит для всех типом ламп: накаливания, галогенные, люминесцентные, светодиодные
- Реле с технологией Zero-cross switching
- Простая установка с помощью двух пружин
- Силовой блок подключается к датчику с помощью коннектора
- Удобное подключение
- Невыпадающие винты упрощают установку
- Заводские установки подходят для большинства случаев использования
- Скрытые потенциометры настроек исключают несанкционированную перенастройку датчика
- Настраиваемые порог срабатывания по освещенности и задержка отключения
Технические характеристики
| Номинальное напряжение | 230 V AC |
| Частота | 50 – 60 Гц |
| Энергопотребление в режиме ожидания | ~0,5 Вт |
| Измерение освещенности | Смешанное измерение освещенности |
| Количество каналов | 2 |
| Цвет | Белый |
| Релейный выход | Освещение | Присутствие |
| Тип монтажа | Потолочный монтаж |
| Диапазон настройки яркости | 10 – 2000 Лк |
| Коммутационная способность Присутствие | 5 A (250 V AC, cos ϕ = 1) |
| Угол зоны обнаружения | 360 |
| высота установки | 2 – 3 m |
| Задержка отключения освещения | 5 сек - 30 мин |
| Задержка отключения, выход «Присутствие» | 10 сек - 60 мин |
| Лампы накаливания/галогенные | 2000 Вт |
| Нагрузка люминесцентных ламп (обычных) параллельно компенсированных | 900 ВА 100 µF |
| Светодиодные лампы < 2 Вт | 35 Вт |
| Светодиодные лампы 2-8 Вт | 400 Вт |
| Светодиодные лампы > 8 Вт | 400 Вт |
| Лампы | Лампы накаливания/галогенные, Люминесцентные лампы, Энергосберегающие лампы, LEDs |
| Зона обнаружения | 50 м² (ø 8 м | 360°) |
| Температура окружающей среды | 0°C ... +45°C |
| Класс электрической защиты | II |
| Степень защиты | IP 44 |
Диапазон измерений
| Высота установки (А) | Диагональ (t) | Навстречу к датчику (R) | |
| 2,5 m | 8 m | 4 m |
Характеристики
| Бренд | Theben |
| Вес | 0.3 кг |
| Размеры (ВxШxГ) | 103 × 75 × 75 мм |
| Гарантия | 24 мес. |
| Тип датчика | Движения |
| Цвет | белый |
| Степень защиты | IP44 (уличный) |
| Монтаж | Врезной |
| Вариант установки | Потолочный |
| Угол обнаружения | 360° |
| Мощность нагрузки, Вт | 2000 Вт |
| Кол-во каналов | 2 канала |
| Дальность обнаружения | 4 м |
| Сенсор | Инфракрасный |
| Вид питания | 220/230В |
| Мин задержка отключения | 5 сек |
| Макс задержка отключения | 30 мин |
