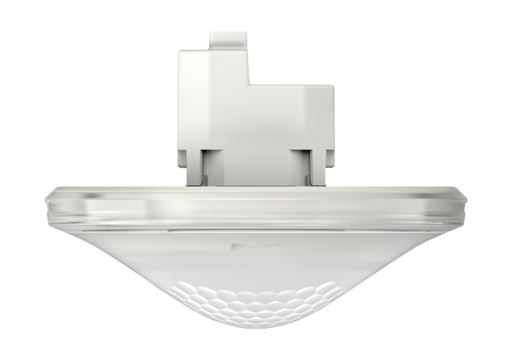

Датчик присутствия Theben thePrema S360-101 E UP WH (2070605)
Категории: Датчики присутствия
Сопутствующие файлы:
Документация
1.60 MBytes
datasheet_2070605_ru.xml.pdf
-
Инструкция
615.00 KBytes
Инструкция_thePrema_S360101_E_ru.PDF
Обзор
Описание функций
- Пассивный инфракрасный датчик присутствия потолочного монтажа
- Квадратная зона обнаружения (360°) (до 64 m2) облегчает планировку, исключает «слепые зоны»
- Автоматическое управление освещением в зависимости от освещенности и присутствия людей; управление системами ОВК в зависимости от присутствия людей
- Подходит для всех типов ламп: люминесцентные (FL/PL/ESL), галогенные/накаливания, а так же светодиодные источники света
- Канал «Освещение»: реле 230В
- Автоматический и полуавтоматический режимы работы датчика
- Настраиваемый порог срабатывания по освещенности, функция «самообучения»
- «Самообучающаяся» задержка отключения: интеллектуальное снижение потребления электроэнергии
- Автоматическое уменьшение задержки отключения в случае кратковременного присутствия людей
- Возможность подключения кнопок или выключателей для ручного управления освещением; автоматическое распознавание подключенных кнопок/выключателей
- Функция «Импульс» для управления другими приборами (например, лестничными таймерами, ПЛК и т.д.)
- Канал «Присутствие», только по присутствию (без контроля освещенности), сухие контакты (канал для управления системами ОВК)
- Режим света и реле присутствия можно гибко выбрать с помощью пульта дистанционного управления SendoPro
- Настраиваемые задержки включения и отключения
- Мониторинг помещения с распознаванием типа малейших движений (распознавание поведения людей в комнате, для оптимизации автоматического управления освещением)
- Заводские настройки подходят для большинства случаев использования (не требуют долгой настройки)
- Крайне простоя установка режима максимального энергосбережения с помощью новой функции «eco plus»
- Функция «Тест» для проверки настроек и зоны обнаружения
- Расширение зоны обнаружения в больших помещениях с помощью подключения датчиков в режимах Master/Slave или Master/Master (максимально 10 приборов)
Технические характеристики
| Номинальное напряжение | 110 – 230 V AC ± 10 % |
| Частота | 50 – 60 Гц |
| высота установки | 2 – 3 m |
| Минимальная высота | > 1,7 m |
| Тип монтажа | Потолочный монтаж |
| Цвет | Белый |
| Релейный выход | Освещение | Присутствие |
| Энергопотребление в режиме ожидания | ~0,1 Вт |
| Измерение освещенности | Смешанное измерение освещенности |
| Диапазон настройки яркости | 5 – 3000 lx |
| Задержка отключения освещения | 10 сек - 60 мин |
| Тип контактов выхода «Освещение» | Реле 230 В/10 A µ-контактов |
| Лампы | Лампы накаливания/галогенные, Люминесцентные лампы, Энергосберегающие лампы, LEDs |
| Лампы накаливания/галогенные | 2300 Вт |
| Энергосберегающие и люминесцентные лампы | 1150 VA (cos φ = 0,5) |
| Мощность выхода включения | макс. 800 A / 200 µs |
| Энергосберегающие лампы | 16 x 54/58 Вт, 24 x 35/36 Вт, 8 x 2 x 54/58 Вт, 12 x 2 x 35/36 Вт |
| Светодиодные лампы < 2 Вт | 60 Вт |
| Светодиодные лампы 2-8 Вт | 600 Вт |
| Светодиодные лампы > 8 Вт | 600 Вт |
| Задержка включения выхода Присутствие | 0 сек - 10 мин Мониторинг помещения |
| Задержка отключения, выход «Присутствие» | 10 сек - 120 мин |
| Тип контактов выхода «Присутствие» | Реле Безпотенциальные |
| Коммутационная способность Присутствие | 50 Вт / 50 VA (макс. 2 A), мин. 0,5 mV / 10mA |
| Тип подключения | Винтовые клеммы |
| Макс. диаметр сечение кабеля | макс. 2 x 2,5 mm² |
| Размер скрываемой части корпуса | Ø 55 mm (NIS, PMI) |
| Зона обнаружения | 49 m² (7,0 x 7,0 m) |
| Температура окружающей среды | 0°C ... +50°C |
| Степень защиты | IP 40 (eсли установлен) |
Диапазон измерений
| Высота установки (А) | Сидящие люди (S) | Идущие люди (T) |
| 2 m | 9 m² | 3 m x 3 m | 20 m² | 4,5 m x 4,5 m ± 0,5 m |
| 2,5 m | 16 m² | 4 m x 4 m | 36 m² | 6 m x 6 m ± 0,5 m |
| 3 m | 25 m² | 5 m x 5 m | 49 m² | 7 m x 7 m ± 1 m |
| 3,5 m | 64 m² | 8 m x 8 m ± 1 m |
Характеристики
| Бренд | Theben |
| Вес | 0.3 кг |
| Размеры (ВxШxГ) | 77 × 110 × 110 мм |
| EAN | 7612748005563 |
| Гарантия | 24 мес. |
| Тип датчика | Присутствия |
| Цвет | белый |
| Степень защиты | IP40 (для помещений) |
| Монтаж | Врезной |
| Вариант установки | Потолочный |
| Высота монтажа (макс.) | 3 м |
| Угол обнаружения | 360° |
| Мощность нагрузки, Вт | 2300 Вт |
| Кол-во каналов | 2 канала |
| Дальность обнаружения | 4 м |
| Сенсор | Инфракрасный |
| Вид питания | 220/230В |
| Мин задержка отключения | 10 сек |
| Макс задержка отключения | 60 мин |
