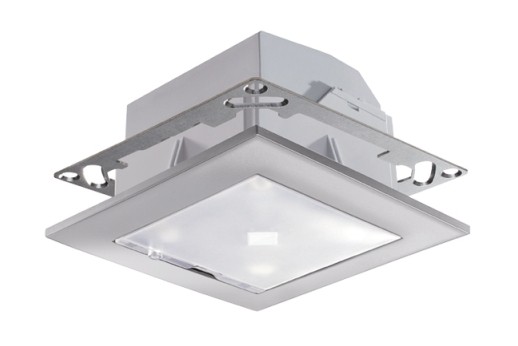

Датчик присутствия Theben PlanoCentro 201-USR (2030604)
Категории:
Сопутствующие файлы:
Документация
1.50 MBytes
datasheet_2030602_ru.xml.pdf
Обзор
Пассивный инфракрасный датчик присутствия потолочного врезного/накладного монтажа
Квадратная зона обнаружения (360°, до 100 m2) облегчает планировку, исключает «слепые зоны»
Автоматическое управление освещением в зависимости от освещенности и присутствия людей# управление системами ОВК в зависимости
от присутствия людей
Элегантный дизайн, различные расцветки рамок
Подходит для всех типов ламп: люминесцентные (FL/PL/ESL), галогенные/накаливания, а так же светодиодные источники света
Каналы «Освещение А» и «Освещение В»: реле 230В
Технология «Zero cross switching»: замыкание реле происходит при нулевом значении тока, что продлевает срок службы самого
датчика и подключенных к нему ламп
Автоматический и полуавтоматический режимы работы датчика
Возможность подключения кнопок или выключателей для ручного управления освещением# автоматическое распознавание подключенных
кнопок/выключателей
Канал «Присутствие», только по присутствию (без контроля освещенности), сухие контакты (канал для управления системами ОВК)
Настраиваемые задержки включения и отключения
Функция «Мониторинг помещения»
Настройка шести основных параметров работы прямо на устройстве
Настраиваемая чувствительность датчика (точное и надежное обнаружение людей в помещении)
Дистанционная настройка и управление
SendoPro - пульт «тонкой» настройки датчиков (опция)
theSenda S - пульт пользователя (включение/выключение освещения, управление сценариями освещения и.т.д.)
Характеристики:
| Номинальное напряжение | 230 V AC ± 10 % |
| Частота | 50 Гц |
| Рекомендуемая высота установки | 2 – 3,5 m |
| Тип монтажа | Потолочный монтаж (UWH) или Потолочный монтаж с монтажной рамкой (EWH) |
| Потребляемая мощность | ~1 Вт |
| Измерение освещенности | Смешанное измерение освещенности |
| Диапазон настройки яркости | 10 – 2000 Лк |
| Задержка отключения освещения | 10 сек – 60 мин |
| Тип контактов выхода «Освещение» | Реле 230 В/10 A |
| Лампы | Лампы накаливания/галогенные, Люминесцентные лампы, Энергосберегающие лампы, LEDs |
| Лампы накаливания/галогенные | 2300 Вт |
| Энергосберегающие и люминесцентные лампы | 1150 ВА (cos φ# = 0,5) |
| Энергосберегающие и люминесцентные лампы (Количество электронных балластов) | 20 x 54/58 Вт, 25 x 35/36 Вт, 10 x 2 x 54/58 Вт, 15 x 2 x 35/36 Вт |
| Задержка включения выхода Присутствие | 0 сек – 10 мин Мониторинг помещения |
| Задержка отключения, выход «Присутствие» | 10 сек – 120 мин |
| Тип контактов выхода «Присутствие» | Реле Безпотенциальные |
| Коммутационная способность Присутствие | 60 Вт (220 V DC), 62,5 ВА (250 V AC), минimal 0,5 mV/10mA |
| Тип подключения | Пружинные клеммы |
| Монтажная плата | 118 x 118 мм, металл |
| Температура окружающей среды | +0 °C … +50 °C |
| Класс электрической защиты | II в соответствии с EN 60 730-1 |
| Степень защиты | IP 40 |
Характеристики
| Бренд | Theben |
| Вес | 0.2 кг |
| Гарантия | 24 мес. |
| Тип датчика | Присутствия |
| Цвет | серебро |
| Степень защиты | IP40 (для помещений) |
| Монтаж | Врезной |
| Вариант установки | Потолочный |
| Угол обнаружения | 360° |
| Кол-во каналов | 3 канала |
| Дальность обнаружения | 5 м |
| Сенсор | Инфракрасный |
| Вид питания | 220/230В |
