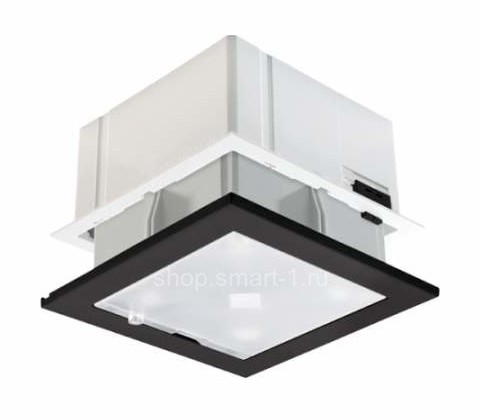

Датчик присутствия Theben PlanoCentro 101-EBK (2030103)
Категории:
Сопутствующие файлы:
Документация
0.94 MBytes
datasheet_2030102_ru.xml (1).pdf
-
Инструкция
1.14 MBytes
Инструкция_PlanoCentro101_ru (1).PDF
Обзор
Датчики присутствия (ИК)
Потолочный врезной монтаж (для подвесных потолков)
Для подвесных потолков
Квадратная зона обнаружения обеспечивает точное обнаружение и простую планировку монтажа датчиков
Врезной монтаж
Смешанное измерение освещенности (естественный + искусственный свет)
Выход для освещения зависит от освещенности и присутствия# Выход для систем ОВК - только от присутствия
Выбор полностью автоматического или полуавтоматического управления освещением
Автоматическое определение подключаемых выключателей для ручного управления и др. управляющей аппаратуры
Настраиваемая чувствительность
Может быть настроен дистанционно с помощью пульта ДУ (опция)
6 стандартных параметров датчика присутствия
Установка с механическим ограничителем
Настройка порога срабатывания по освещенности, Самообучающаяся задержка отключения
Функция «Импульс», например, для использования вместе с Лестничным реле
Второй канал (для систем ОВК) с настраиваемыми задержкой включения и отключения
Функция «Мониторинг помещения»
Дистанционная настройка с помощью пульта ДУ SendoPro 868-A (опция)
Дистанционное управление освещением с помощью пульта ДУ theSenda S (опция)
Возможность «залить» в датчик набор параметров для стандартных помещений (офис, коридор и т.д.)
Другие цвета корпуса по заказу
Характеристики:
| Номинальное напряжение | 230 V AC |
| Частота | 50 Гц |
| Рекомендуемая высота установки | 2 – 3,5 m |
| Тип монтажа | Потолочный монтаж с монтажной рамкой |
| Потребляемая мощность | ca. 0,8 Вт |
| Измерение освещенности | Смешанное измерение освещенности |
| Диапазон настройки яркости | 5 – 2000 Лк |
| Задержка отключения освещения | Impuls, 10 сек - 60 мин |
| Тип контактов выхода «Освещение» | Реле 230 В/10 A |
| Лампы | Лампы накаливания/галогенные, Люминесцентные лампы, Энергосберегающие лампы, LEDs |
| Лампы накаливания/галогенные | 2300 Вт |
| Энергосберегающие и люминесцентные лампы | 1150 ВА (cos φ# = 0,5) |
| Энергосберегающие и люминесцентные лампы (Количество электронных балластов) | 20 x 54 Вт, 25 x 39 Вт, 10 x 2 x 54 Вт, 15 x 2 x 39 Вт |
| Задержка включения выхода Присутствие | 0 сек – 10 мин |
| Задержка отключения, выход «Присутствие» | 10 сек - 120 мин |
| Тип контактов выхода «Присутствие» | Реле Безпотенциальные |
| Коммутационная способность Присутствие | 60 Вт (220 V DC), 62,5 ВА (250 V AC), мин. 0,5 mV/10mA |
| Релейный выход | Беспотенциальный |
| Тип подключения | Пружинные клеммы |
| Температура окружающей среды | +0 °C … +50 °C |
| Класс электрической защиты | II в соответствии с EN 60 730-1 |
| Степень защиты | IP 40 |
Характеристики
| Бренд | Theben |
| Вес | 0.2 кг |
| Гарантия | 24 мес. |
| Тип датчика | Присутствия |
| Цвет | черный |
| Степень защиты | IP40 (для помещений) |
| Монтаж | Врезной |
| Вариант установки | Потолочный |
| Угол обнаружения | 360° |
| Кол-во каналов | 1 канал |
| Дальность обнаружения | 5 м |
| Сенсор | Инфракрасный |
| Вид питания | 220/230В |
