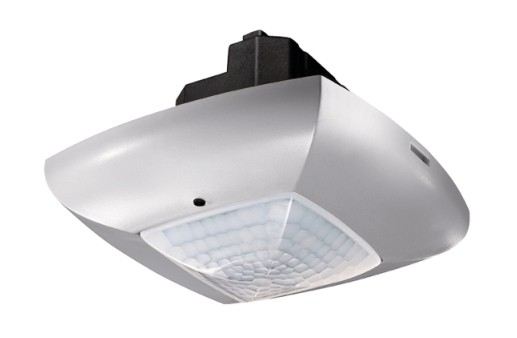

Датчик присутствия Theben compact office DIM SR (2010804)
Категории:
Обзор
Датчики присутствия (ИК)
Квадратная зона обнаружения
Смешанное измерение освещенности (естественный + искусственный свет)
Выходы освещения: реле, 230В и 1-10В интерфейс
Автоматическое управление освещением с постоянным контролем освещенности
Выбор полностью автоматического или полуавтоматического режима управления
Можно подключить кнопки для ручного включения/выключения и диммирования
Настраиваются: порог срабатывания по освещенности, задержка отключения (с функцией автоматической оптимизации), и время режима
ожидания
Автоматический и Полуавтоматический режимы управления освещением: В Автоматическом режиме свет включается и выключается автоматически
(зависит от присутствия и уровню естественной освещенности)# в Полуавтоматическом режиме свет включается вручную, а выключается
автоматически (если нет присутствия, и задержка отключения истекла)
Ручное управление: освещение может управляться вручную с помощью выключателей-кнопок
В течение режима ожидания может поддерживаться минимальная яркость ламп (используется в больницах, детских садах и т.п.) в
течение заданного времени
Параллельное подключение Master/Slave: до 10 приборов можно подключить параллельно, для увеличения общей зоны обнаружения.
Только Master коммутирует нагрузку. Остальные датчики только передают информацию о присутствии людей в своих зонах обнаружения.
Параллельное подключение Master/Master: до 10 приборов можно подключить параллельно. Каждый датчик коммутирует свою группу
освещения, в соответствии со своими настройками. Каждый датчик определяет присутствие в своей зоне обнаружения. Используется
в больших офисах, где часто остается небольшое количество сотрудников, для зонирования управления освещением. Свет горит не
во всем помещении, а только в зонах, где есть люди.
Режим работы датчика (Master или Slave) выбирается при настройке прибора
До 10 датчиков могут быть подключены параллельно
Управление освещением по факторам присутствия людей в помещении и уровню освещенности естественным светом.
Датчик анализирует поведение людей в помещении, и сам оптимизирует задержку отключения - функция «Самообучающаяся задержка
отключения»
Смешанное измерение освещенности (естественный + искусственный свет). Подходит для любых типов ламп: Люминесцентных ламп (FL/PL),
галогенных и ламп накаливания, а также для светодиодных источников света
Квадратная зона обнаружения исключает «слепые зоны» в помещении, облегчает выбор места установки, уменьшает количество датчиков,
требуемое для полного покрытия помещения
Функция «Тест» для проверки правильности подключения и размера зоны обнаружения
Настройка датчика с помощью потенциометром на самом приборе или с помощью пульта ДУ SendoPro 868-A
Характеристики:
| Номинальное напряжение | 230 V AC |
| Частота | 50 Гц |
| Рекомендуемая высота установки | 2 – 3 m |
| Тип монтажа | Потолочный монтаж |
| Потребляемая мощность | 0,8 Вт |
| Измерение освещенности | Смешанное измерение освещенности |
| Диапазон настройки яркости | 10 – 1500 Лк |
| Задержка отключения освещения | 10 сек - 20 мин |
| Время режима ожидания Освещение | 0 сек – 60 мин |
| Тип контактов выхода «Освещение» | Реле 230 В |
| Лампы | Лампы накаливания/галогенные, Люминесцентные лампы, Энергосберегающие лампы, LEDs |
| Резистивная нагрузка | 1400 ВА |
| Лампы накаливания/галогенные | 1200 Вт |
| Энергосберегающие и люминесцентные лампы | 960 ВА (cos f = 0,8), 580 ВА (cos f = 0,5) |
| Энергосберегающие и люминесцентные лампы (Количество электронных балластов) | 10 x (1 x 58 Вт), 5 x (2 x 58 Вт), 16 x (1 x 36 Вт), 8 x (2 x 36 Вт), 16 x (kleiner als 36 Вт) |
| Управляющий выход | 1-10 В DC/100 мA в соответствии EN 60929/A1 |
| Тип подключения | Винтовые клеммы |
| Макс. диаметр сечение кабеля | 2 x 2,5 mm²# |
| Монтажная плата | 70 x 70 mm |
| Размер скрываемой части корпуса | Ø# 55 mm (NIS, PMI) |
| Температура окружающей среды | +0 °C … +50 °C |
| Степень защиты | IP 40 (если установлен) |
Характеристики
| Бренд | Theben |
| Гарантия | 24 мес. |
| Сенсор | Инфракрасный |
