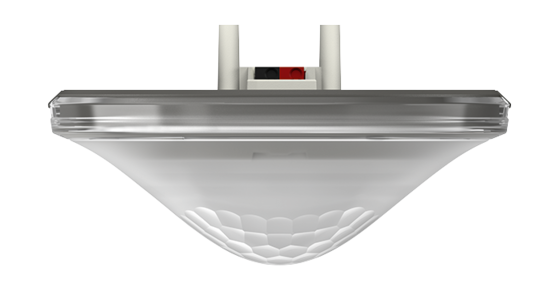

Датчик присутствия Theben thePrema P360 KNX UP GR (2079001)
Категории: Датчики присутствия
Сопутствующие файлы:
Документация
697.40 KBytes
thePrema P360 KNX UP GR.pdf
-
Инструкция
1.64 MBytes
thePrema P360 KNX - Operating instructions.PDF
-
Файл ETS
536.14 KBytes
thePrema P360 KNX - KNX-Database (Single Product).ZIP
Обзор
Описание функций
- KNX инфракрасный датчик присутствия для установки на потолке
- Квадратная зона обнаружения 10х10 м, 360° (до 100 м2), облегчает монтаж и планировку мест установки датчиков
- 3 канала «Освещение» и 2 канала «Присутствие»
- 2 канала «Освещение» C1, C2 с двумя датчиками освещенности и дополнительный канал С3 без датчика освещенности
- 2 канала «Присутствие», регулируемые отдельно друг от друга
- 3 канала адаптивного измерения освещенности
- Измерение смешанной освещенности. Подходит для любых типов: лампы накаливания, галогенные лампы, люминесцентные лампы (FL/PL/ESL), светодиодные источники света
- Переключение автоматического и полуавтоматического режимов работы (полуавтоматический режим для ручного управления освещением с помощью выключателей)
- Коммутация on/off или диммирование, в том числе с поддержанием постоянной освещенности и режимом Stand-by
- Текущее значение освещенности или значение освещенности в люксах может быть установлена, как порог срабатывания, с помощью ETS, на самом датчике или с помощью пульта ДУ
- Функции обучения порога освещенности и заданного значения освещенности
- Установка поправочных коэффициентов для коррекции измерения освещенности
- Задержка отключения может быть задана в ETS, на самом датчике или с помощью пульта ДУ
- Настраиваемые задержки включения и отключения для каналов «Присутствие»
- Настраиваемая чувствительность обнаружения
- Самообучающаяся задержка отключения
- Сокращение задержки отключения при кратковременном присутствии
- Сценарии освещения
- Крайне простая и быстрая установка режима энергосбережения с помощью новой функции «Eco plus»
- Функция «Тест» для проверки зоны обнаружения и правильности настроек
- Включение нескольких датчиков по схемам Master/Slave или Master/Master
- Пульты дистанционного управления для пользователей и сервисных служб
- Мониторинг помещения
Технические характеристики
| высота установки | 2 – 10 m |
| Минимальная высота | > 1,7 m |
| Диапазон измерения яркости | 5 – 3000 Лк |
| Угол зоны обнаружения | 360 |
| Тип подключения | Пружинные клеммы |
| Тип монтажа | Потолочный монтаж |
| Задержка отключения освещения | 30 сек – 60 мин |
| Лампы | Энергосберегающие лампы, Люминесцентные лампы, Лампы накаливания/галогенные, LEDs |
| Измерение освещенности | Смешанное измерение освещенности |
| Задержка отключения, выход «Присутствие» | 10 сек - 120 мин |
| Задержка включения выхода Присутствие | 10 сек – 30 мин , не активный |
| Температура окружающей среды | 0°C ... +50°C |
| Зона обнаружения | 81 м² (9,0 x 9,0 m) |
| Цвет | Серый |
| Степень защиты | IP 40 (eсли установлен) |
Диапазон измерений
| Высота установки (А) | Сидящие люди (S) | Идущие люди (T) |
| 2 m | 20 м² | 4,5 m x 4,5 m | 36 м² | 6 m x 6 m ± 0,5 m |
| 2,5 m | 36 м² | 6 m x 6 m | 64 м² | 8 m x 8 m ± 0,5 m |
| 3 m | 49 м² | 7 m x 7 m | 81 м² | 9 m x 9 m ± 1 m |
| 3,5 m | 64 м² | 8 m x 8 m | 100 м² | 10 m x 10 m ± 1 m |
| 5 m | 144 м² | 12 m x 12 m ± 1,5 m | |
| 10 m | 400 м² | 20 m x 20 m ± 2 m |
Характеристики
| Бренд | Theben |
| Вес | 0.3 кг |
| Размеры (ВxШxГ) | 58 × 110 × 110 мм |
| EAN | 7612748004467 |
| Гарантия | 24 мес. |
| Тип датчика | Присутствия |
| Цвет | серебро |
| Степень защиты | IP40 (для помещений) |
| Монтаж | Врезной |
| Вариант установки | Потолочный |
| Высота монтажа (макс.) | 10 м |
| Угол обнаружения | 360° |
| Дальность обнаружения | 10 м |
| Сенсор | Инфракрасный |
| Вид питания | KNX |
