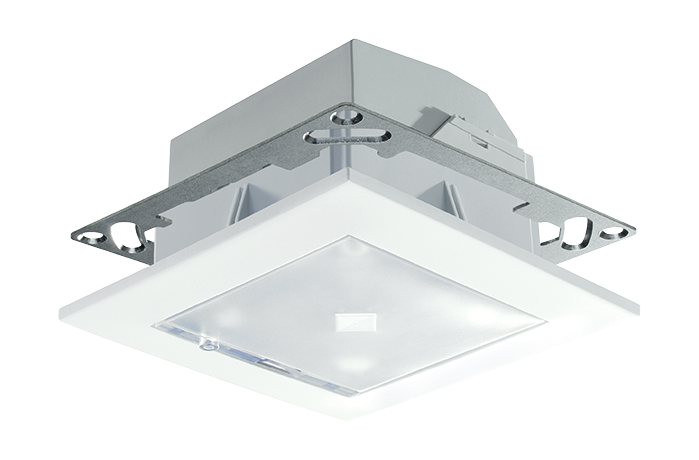

Датчик присутствия Theben PlanoCentro UWH-A KNX (2059202)
Категории:
Сопутствующие файлы:
Инструкция
1.38 MBytes
KNX_HB_PlanoCentroKNX_1103064702.PDF
-
Файл ETS
118.41 KBytes
o5654v53 KNX_DB_XX_PLANOCENTRO_A-KNX_V1_02_1112 - KNX-Database (Single Product).ZIP
-
Документация
1.12 MBytes
2059202.pdf
Обзор
Описание функций
- Датчики присутствия (ИК)
- Потолочный врезной монтаж (монолитные, бетонные потолки)
- С металлической рамкой для установки в деревянные потолки, или монтажной коробкой - для установки в бетонные потолки
- Квадратная зона обнаружения обеспечивает точное обнаружение и простую планировку монтажа датчиков
- Врезной монтаж
- Смешанное измерение освещенности (естественный + искусственный свет)
- Выход для освещения зависит от освещенности и присутствия; Выход для систем ОВК - только от присутствия
- Выбор полностью автоматического или полуавтоматического управления освещением
- Автоматическое определение подключаемых выключателей для ручного управления и др. управляющей аппаратуры
- Настраиваемая чувствительность
- Может быть настроен дистанционно с помощью пульта ДУ (опция)
- Установка с механическим ограничителем
- Настройка порога срабатывания по освещенности, Самообучающаяся задержка отключения
- Функция «Импульс», например, для использования вместе с Лестничным реле
- Второй канал (для систем ОВК) с настраиваемыми задержкой включения и отключения
- Функция «Мониторинг помещения»
- Дистанционная настройка с помощью пульта ДУ SendoPro 868-A (опция)
- Дистанционное управление освещением с помощью пульта ДУ theSenda S (опция)
- Возможность «залить» в датчик набор параметров для стандартных помещений (офис, коридор и т.д.)
- Функция «Тест» для проверки правильности настроек, подключения и зоны обнаружения
- Другие цвета корпуса по заказу
Технические характеристики
| высота установки | 2 – 3,5 m |
| Диапазон измерения яркости | 5 – 2000 Лк |
| Угол зоны обнаружения | 360 |
| Тип подключения | KNX шинные клеммы |
| Тип монтажа | Потолочный монтаж (врезной монтаж в бетон) |
| Задержка отключения освещения | 30 сек - 60 мин |
| Лампы | Энергосберегающие лампы, Люминесцентные лампы, Лампы накаливания/галогенные, LEDs |
| Измерение освещенности | Смешанное измерение освещенности |
| Задержка отключения, выход «Присутствие» | 10 сек - 120 мин |
| Задержка включения выхода Присутствие | 10 сек – 30 мин |
| Температура окружающей среды | 0°C ... +50°C |
| Зона обнаружения | 81 м² (9,0 x 9,0 m) |
| Цвет | Белый |
| Степень защиты | IP 40 |
Диапазон измерений
| Высота установки (А) | Сидящие люди (S) | Идущие люди (T) | |
| 2 m | 20 м² | 4,5 m x 4,5 m | 36 м² | 6 m x 6 m ± 0,5 m | |
| 2,5 m | 36 м² | 6 m x 6 m | 64 м² | 8 m x 8 m ± 0,5 m | |
| 3 m | 49 м² | 7 m x 7 m | 81 м² | 9 m x 9 m ± 1 m | |
| 3,5 m | 64 м² | 8 m x 8 m | 100 м² | 10 m x 10 m ± 1 m |
Характеристики
| Бренд | Theben |
| Вес | 0.3 кг |
| Размеры (ВxШxГ) | 62 × 123 × 123 мм |
| Гарантия | 24 мес. |
| Тип датчика | Присутствия |
| Цвет |
белый черный серебро |
| Степень защиты | IP40 (для помещений) |
| Монтаж | Врезной |
| Вариант установки | Потолочный |
| Ультра плоский | Да |
| Угол обнаружения | 360° |
| Дальность обнаружения | 5 м |
| Сенсор | Инфракрасный |
| Вид питания | KNX |
