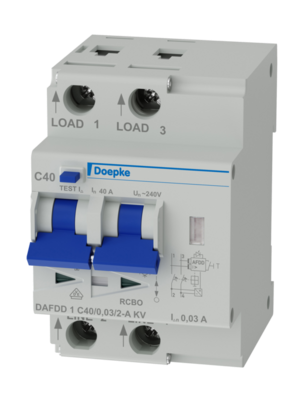

Выключатель противопожарный Doepke DAFDD 1 C40/0,03/2-A KV (09962704)

Артикул: 09962704
Выключатель противопожарный, двухполюсный, 40 А, 0,03 А, характеристика С, тип А, с кратковременной задержкой срабатывания
126 705,57 T

Категории: Автоматы Doepke

  Сопутствующие файлы:

Обзор

Функции

Противопожарные выключатели, устройства обнаружения дугового замыкания (УЗД) снижают риск возникновения пожара из-за дефектов электроустановки. Они отключают пораженную часть системы при возникновении последовательных и параллельных дуговых замыканий. В соответствии с DIN VDE 0100-420 для общих комнат и спален в детских комнатах предусмотрены:
дома престарелых и доступное жилье, а также объекты, подверженные риску пожара. DAFDD 1 сочетает в себе обнаружение дуговых замыканий с защитой линии и защитой от остаточных токов в компактном корпусе. Индикаторы положения контактов и дисплей срабатывания остаточного тока обеспечивают быстрый обзор.
Компонент RCBO этого выключателя обеспечивает защиту от остаточных токов типа A независимо от напряжения сети, а также от короткого замыкания и перегрузки. Выключатели с характеристикой срабатывания B являются стандартной защитой цепей освещения и розеток.
Стандартная конструкция оптимизирована для цепей контроля с номинальным напряжением 230 В и номинальной частотой 50 Гц.

Свойства

  • Комбинированное устройство с тремя функциями, двухполюсное,
  • переменное положение нейтрального полюса,
  • AFDD согласно IEC/EN-62606, АВДТ согласно IEC/EN-61009,
  • непрерывный самоконтроль,
  • независимое от сетевого напряжения отключение RCCB/MCB функции,
  • отображение причины отключения УЗД,
  • индикаторы положения контактов,
  • индикатор отключения остаточного тока,
  • компактная конструкция для всех номинальных токов,
  • высокая устойчивость к короткому замыканию,
  • зажимы для снятия натяжения с защитой от застревания проводов,
  • трехстабильный защелкивающийся ползун для легкого монтажа и демонтажа

Монтаж

  • быстрое крепление к монтажной рейке, любое монтажное положение, подвод снизу

Применение

Защита цепей в жилых и специально построенных зданиях, а также на промышленных объектах с сетями TN-S и TN-C-S, Не допускается к использованию в системах с сетями TN-C;
не допускается для защиты цепей, в которых оборудование силовой электроники может вызывать плавные постоянные дифференциальные токи или дифференциальные токи с частотой, не равной 50 Гц.

Характеристики
Тип автомат/узо Автомат
Полюсы 2
Ток, А 40
Ток утечки 0.03
Кривая отключения C
Бренд Doepke
Вес 0.2 кг
Размеры (ВxШxГ) 75 × 54 × 80 мм
EAN 4014712236448
Гарантия 24 мес.
