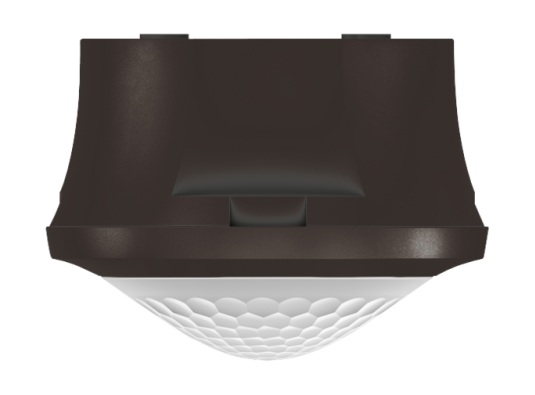

Датчик движения Theben theMova S360-101 AP BK (1030557)
Категории: Датчики движения
Сопутствующие файлы:
Инструкция по эксплуатации
1.73 MBytes
theMova S360-101 DE - Operating instructions.PDF
-
Технический паспорт
0.84 MBytes
theMova S360-101 AP BK - Data sheet.pdf
Обзор
Описание функции
- Пассивный инфракрасный детектор движения для потолочной установки
- Круговая зона обнаружения 360 °, диаметром до 9 м (64 м2)
- Автоматическое управление освещением и системой кондиционирования в зависимости от движения и яркости
- Смешанное измерение освещенности подходит для люминесцентных ламп (FL / PL / ESL), галогенных ламп /ламп накаливания и светодиодов
- Датчик настраивается только пультом дистанционного управления theSenda P (потенциометров настройки на приборе нет)
- Освещение канала A: реле, 230 В
- Работает как полностью автоматическое устройство
- Настраиваемое значение переключения яркости, функция обучения
- Функция импульсного включения для переключателя времени освещения лестницы
- Канал H, наличие: реле, плавающее, например, для управления HVAC
- Настраиваемая задержка по времени
- Функция «Тест» для проверки настроек и зоны обнаружения
- Готов к немедленному использованию благодаря заводской настройке (значение переключения яркости 300 люкс, задержка по времени 10 мин.)
- Пульты управления освещением theSenda S, SendoPro и пульт настройки датчиков theSenda P (опционально)
Технические данные
| Рабочее напряжение | 230 В переменного тока |
| Частота | 50 Гц |
| Высота установки | 2-4 м |
| Тип установки | Установка на потолке |
| Цвет | черный |
| Коммутационный выход | Свет | Присутствие |
| Потребляемая мощность | ~0.5 W |
| Измерение освещенности | Измерение смешанного освещения |
| Диапазон настройки яркости | 30 – 3000 лк |
| Задержка выключения света | 10 с - 60 мин |
| Тип контактной лампы | Реле 230 В/10 А мкконтактное |
| Лампы | Лампы накаливания/галогенные лампы, люминесцентные лампы, Энергосберегающие лампы, светодиоды |
| Нагрузка на лампы накаливания /галогенные лампы | 2300 W |
| Компактные и люминесцентные лампы | 1150 ВА (cos φ = 0,5) |
| Пусковой ток | макс. 400 А / 200 мкс |
| Светодиодная лампа < 2 Вт | 25 W |
| Светодиодная лампа 2-8 Вт | 250 W |
| Светодиодная лампа > 8 Вт | 250 W |
| Задержка отключения присутствия | 10 с - 120 мин |
| Наличие коммутационной способности | 50 Вт/50 ВА |
| Тип подключения | Пружинные клеммы |
| Дальность обнаружения | 50 м2 (ø 8 м | 360°) |
| Угол обнаружения | 360° |
| Температура окружающей среды | -15 °C ... 50°C |
| Тип защиты | IP 54 (при установке) |
Зона обнаружения
| Высота установки (A) | Направляйтесь к (R) | По диагонали (t) | |
| 2 м | 5 м2 | 2,5 м | 38 м2 | 7 м | |
| 2,5 м | 7 м2 | 3 м | 38 м2 | 7 м | |
| 3 м | 13 м2 | 4 м | 50 м2 | 8 м | |
| 3,5 м | 13 м2 | 4 м | 50 м2 | 8 м | |
| 4 м | 13 м2 | 4 м | 64 м2 | 9 м |
Характеристики
| Бренд | Theben |
| Вес | 0.3 кг |
| Размеры (ВxШxГ) | 70 × 96 × 96 мм |
| EAN | 4003468101810 |
| Гарантия | 24 мес. |
| Тип датчика | Движения |
| Цвет | черный |
| Степень защиты | IP54 (уличный) |
| Монтаж | Накладной |
| Вариант установки | Потолочный |
| Высота монтажа (макс.) | 4 м |
| Угол обнаружения | 360° |
| Мощность нагрузки, Вт | 2300 Вт |
| Кол-во каналов | 2 канала |
| Дальность обнаружения | 4.5 м |
| Сенсор | Инфракрасный |
| Вид питания | 220/230В |
| Мин задержка отключения | 10 сек |
| Макс задержка отключения | 60 мин |
