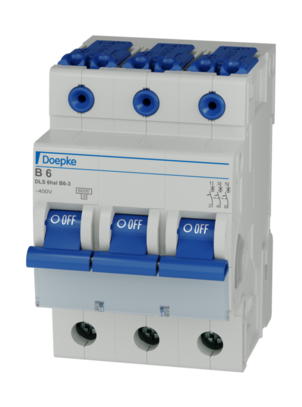

Автоматический выключатель Doepke DLS 6hsl B6-3 6KA (09917109)
Категории: Автоматы Doepke
Сопутствующие файлы:
- Инструкция 0.86 MBytes doepke_3930309_dls6_montageanleitung_web_ml (16).pdf
- Паспорт 0.81 MBytes doepke_09917109_dbl_en.pdf
Функции
Задача миниатюрных автоматических выключателей — автоматическое отключение цепей с целью защиты линий и подключенных устройств. После отключения их можно повторно активировать вручную, например, без замены комплектов предохранителей. Каждый из наших миниатюрных автоматических выключателей оснащен механизмом без срабатывания.
что гарантирует безопасную деактивацию, даже если, например, ручка переключения механически заблокирована. Вариант миниатюрного автоматического выключателя DLS 6 защищает кабели, линии и монтажные устройства от перегрузок и коротких замыканий в соответствии со стандартом DIN VDE 0100.
Вариант включает в себя большой выбор различных типов для коммутации в жилых и специализированных зданиях, а также для промышленного применения. Компактная конструкция миниатюрного автоматического выключателя DLS 6 обеспечивает максимальное пространство для простоты подключения. Большая площадь зажима и возможность использования коммерческих монтажных шин обеспечивают простоту установки.
Также возможно подключить ряд дополнительных устройств, таких как датчик рабочего тока и вспомогательные датчики/датчики неисправности. Безвинтовой вариант DLS 6hsl для квалифицированных специалистов с номинальной коммутационной способностью 6 кА подходит для распределительных и оконечных цепей. Его особенно легко использовать с безвинтовыми разъемами сверху.
Выключатели с характеристикой срабатывания B обеспечивают стандартную защиту цепей освещения и розеток.
Свойства
- Номинальная коммутационная способность 6 кА,
- верхняя безвинтовая вставная клемма для быстрого и простого монтажа,
- нижние винтовые клеммы с зажимами для снятия натяжения с широким диапазоном поперечного сечения клемм для реек,
- большое складывающееся окошко для этикеток для надежного удержания и защиты этикетка,
- специальное быстрое крепление для снятия нескольких миниатюрных автоматических выключателей снизу или верхнее соединение,
- использование обычных проводных шин,
- индикатор положения переключателя ВКЛ/ВЫКЛ на переключателе,
- бесплатное программное обеспечение для маркировки,
- возможность дооснащения аксессуарами справа
Монтаж
- быстрое крепление к монтажной рейке в любом положении установки
Применение
- подходит для использования в источниках питания жилых и специально построенных зданий или зданий коммерческого использования
Отключающая способность | 6 kA |
Тип автомат/узо | Автомат |
Полюсы | 3 |
Ток, А | 6 |
Кривая отключения | B |
Бренд | Doepke |
Вес | 0.2 кг |
Размеры (ВxШxГ) | 82.5 × 52.5 × 77.3 мм |
EAN | 4014712190108 |
Гарантия | 24 мес. |
