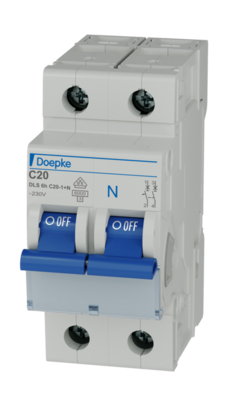

Автоматический выключатель Doepke DLS 6h C20-1+N 6KA (09914234)
Категории: Автоматы Doepke
Сопутствующие файлы:
- Паспорт 765.76 KBytes doepke_09914234_dbl_en.pdf
- Инструкция 0.86 MBytes doepke_3930309_dls6_montageanleitung_web_ml (7).pdf
Функции
Задачей миниатюрных автоматических выключателей является автоматическое отключение цепей для защиты линий и подключенных устройств. После отключения их можно повторно включить вручную, например, без замены комплектов предохранителей. Каждый из наших миниатюрных автоматических выключателей оснащен механизмом без отключения, который гарантирует безопасное отключение, даже если, например, механически заблокирована ручка переключения. Вариант миниатюрного автоматического выключателя DLS 6 защищает кабели, линии и монтажные устройства от перегрузки и короткого замыкания в соответствии с DIN VDE 0100. Вариант включает в себя большой выбор различных типов для коммутации в жилых и специализированных зданиях, а также для промышленного применения. Благодаря компактному дизайну миниатюрный автоматический выключатель DLS 6 обеспечивает максимальное пространство для удобства подключения. Большая площадь зажима и возможность использования коммерческих монтажных планок обеспечивают простоту монтажа. Также возможно подключение ряда дополнительных устройств, таких как отключение по рабочему току и датчики вспомогательных устройств/неисправностей. Вариант DLS 6h для квалифицированной торговли подходит с номинальной коммутационной способностью 6 кА для распределительных и конечных цепей. Выключатели с характеристикой срабатывания C оптимизированы для силовых цепей с высокими пусковыми или пиковыми токами.
Свойства
- Номинальная коммутационная способность 6 кА,
- винтовые клеммы с зажимами для снятия напряжения с широким диапазоном поперечного сечения клемм для рельсовой и линейной проводки с обеих сторон соединения,
- специальное быстрое крепление для снятия нескольких миниатюрных автоматических выключателей с нижнего или верхнего соединения,
- большое складывающееся окошко для этикеток для надежного удержания и защиты этикетка,
- использование обычных монтажных планок,
- индикатор положения переключателя ВКЛ/ВЫКЛ на тумблере переключателя,
- возможность переоборудования аксессуаров справа,
- бесплатное программное обеспечение для маркировки
Монтаж
- быстрое крепление к монтажной рейке в любом положении установки
Применение
- подходит для использования в источниках питания жилых и специально построенных зданий, а также зданий коммерческого назначения
Отключающая способность | 6 kA |
Тип автомат/узо | Автомат |
Полюсы | 1 |
Ток, А | 20 |
Кривая отключения | C |
Бренд | Doepke |
Вес | 0.2 кг |
Размеры (ВxШxГ) | 82.5 × 35.4 × 77.3 мм |
EAN | 4014712163317 |
Гарантия | 24 мес. |
