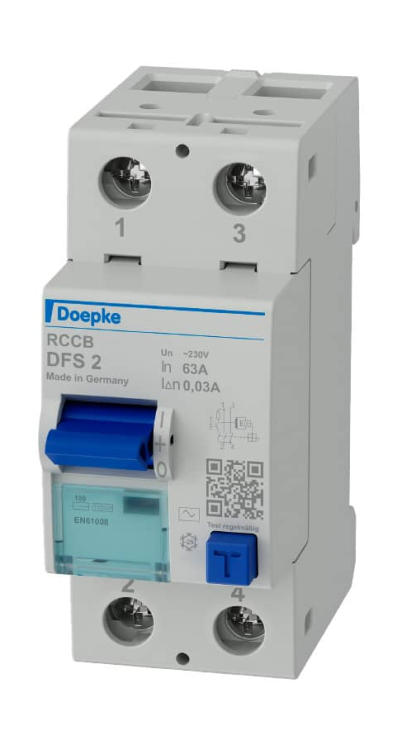

УЗО Doepke DFS 2 063-2/0,03-AC (09144602)

Функции

Автоматы защитного отключения (RCCB) отключают электропитание при возникновении опасных высоких токов утечки. DFS 2 — двухполюсные устройства защитного отключения для однофазных сетей. В стандартной конструкции компактные устройства имеют ширину всего два модуля.
Они доступны с множеством различных типов и вариантов дифференциального тока для номинальных токов до 125 А. Большие двухъярусные клеммы также подходят для проводов большого сечения. Положение срабатывания многофункционального тумблера упрощает поиск неисправностей. Бесплатное программное обеспечение для этикеток помогает в процессе маркировки.
Переключатели типа AC обнаруживают только дифференциальные токи переменного тока. В результате в Германии они не одобрены в качестве устройств защиты от дифференциального тока. Устройства в стандартном исполнении предназначены для контроля цепей с номинальным напряжением 230 В и номинальной частотой 50 Гц.

Свойства

• Срабатывание не зависит от сетевого и вспомогательного напряжения,
• чувствительность к переменным дифференциальным токам (тип AC),
• компактная конструкция для всех номинальных токов,
• высокая устойчивость к короткому замыканию,
• двусторонние двухъярусные клеммы для проводов и сборных шин большого сечения,
• положение переключателя индикатор,
• окно просмотра меток,
• многофункциональный переключатель с тремя положениями: «включено», «выключено» и «сработало»,
• положение нейтрального проводника влево или вправо

Монтаж

• быстрое крепление к монтажной рейке в любом положении установки

Применение

• Электроснабжение жилых и специализированных зданий, а также промышленных объектов сетями TN-S, TT и TN-C-S. В сетях IT устройства защитного отключения этой серии могут быть настроены на отключение в случае второго замыкания. Не допускается использование в сетях TN-C;
  не допускается для систем защиты, в которых электронное оборудование может вызывать пульсирующие или плавные постоянные дифференциальные токи или дифференциальные токи с частотой, не равной 50 Гц. Комплексная защита не обеспечивается ВДТ типа AC. Для этих применений мы рекомендуем нашу схему защитного отключения. автоматический выключатель типа A или наш автоматический выключатель дифференциального тока, чувствительный к переменному/постоянному току, тип B/B+.
