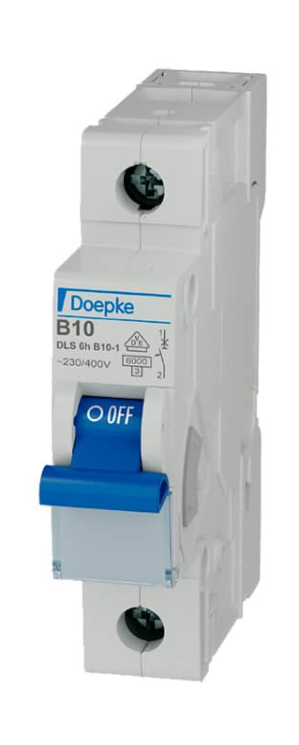

Автоматический выключатель Doepke DLS 6h B10-1 6KA (09914021)
Категории: Автоматы Doepke
Сопутствующие файлы:
- Паспорт 679.52 KBytes doepke_09914021_dbl_en.pdf
- Инструкция 0.86 MBytes doepke_3930309_dls6_montageanleitung_web_ml (11).pdf
Функции
Задача миниатюрных автоматических выключателей — автоматическое отключение цепей с целью защиты линий и подключенных устройств. После отключения их можно повторно активировать вручную, например, без замены комплектов предохранителей. Каждый из наших миниатюрных автоматических выключателей оснащен механизмом без срабатывания.
что гарантирует безопасную деактивацию, даже если, например, ручка переключения механически заблокирована. Вариант миниатюрного автоматического выключателя DLS 6 защищает кабели, линии и монтажные устройства от перегрузок и коротких замыканий в соответствии со стандартом DIN VDE 0100.
Вариант включает в себя большой выбор различных типов для коммутации в жилых и специализированных зданиях, а также для промышленного применения. Компактная конструкция миниатюрного автоматического выключателя DLS 6 обеспечивает максимальное пространство для простоты подключения. Большая площадь зажима и возможность использования коммерческих монтажных шин обеспечивают простоту установки.
Также возможно подключить ряд дополнительных устройств, таких как датчик рабочего тока и вспомогательные датчики/датчики неисправности. Вариант DLS 6h для квалифицированных специалистов имеет номинальную коммутационную способность 6 кА для распределительных и оконечных цепей.
Выключатели с характеристикой срабатывания B обеспечивают стандартную защиту цепей освещения и розеток.
Свойства
- Номинальная коммутационная способность 6 кА,
- винтовые клеммы с зажимами для снятия напряжения с широким диапазоном поперечного сечения клемм для рельсовой и линейной проводки с обеих сторон соединения,
- специальное быстрое крепление для снятия нескольких миниатюрных автоматических выключателей с нижнего или верхнего соединения,
- большое складывающееся окошко для этикеток для надежного удержания и защиты этикетка,
- использование обычных монтажных планок,
- индикатор положения переключателя ВКЛ/ВЫКЛ на тумблере переключателя,
- возможность переоборудования аксессуаров справа,
- бесплатное программное обеспечение для маркировки
Монтаж
- быстрое крепление к монтажной рейке в любом положении установки
Применение
- подходит для использования в источниках питания жилых и специально построенных зданий, а также зданий коммерческого назначения
Отключающая способность | 6 kA |
Тип автомат/узо | Автомат |
Полюсы | 1 |
Ток, А | 10 |
Кривая отключения | B |
Бренд | Doepke |
Вес | 0.2 кг |
Размеры (ВxШxГ) | 82.5 × 17.7 × 74 мм |
EAN | 4014712161740 |
Гарантия | 24 мес. |
