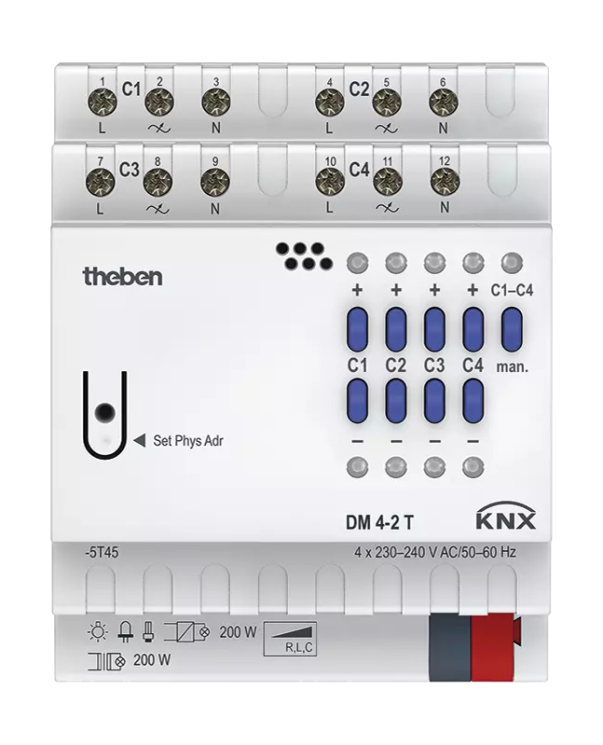

Актуатор диммер Theben DM 4-2 T KNX (4940280)
Категории: KNX
Сопутствующие файлы:
Паспорт
454.32 KBytes
o12828v78_DM_42_T_KNX_Data_sheet.pdf
-
Инструкция
1.84 MBytes
o6393v32_4940280_Operating_instructions.PDF
-
файл ETS
0.91 MBytes
o6392v53_200_W_KNXDimmer_KNXDatabase_(Single_Product).ZIP
Обзор
Описание функций
- 4-ходовой универсальный диммер FIX1
- Для регулировки яркости светодиодных ламп, ламп накаливания, галогенных ламп низкого и высокого напряжения, а также энергосберегающих ламп.
- Также подходит для регулировки яркости энергосберегающих ламп.
- Также подходит для управления вентиляторами
- Светодиодный индикатор состояния переключения для каждого канала
- Ручное управление на устройстве
- Выходная мощность диммирования: 200 Вт на канал
- Автоматическое определение нагрузки (можно отключить)
- Для нагрузок R, L и C
Технические характеристики
| Рабочее напряжение KNX | Напряжение шины, ≤10 мА |
| Рабочее напряжение | 230 В переменного тока – 240 В переменного тока, 50–60 Гц |
| Нагрузка лампы накаливания/галогенной лампы | 200 Вт |
| Частота | 50 – 60 Гц |
| Количество каналов | 4 |
| Ширина | 4 модуля |
| Тип установки | DIN-рейка |
| Тип подключения | Клеммные винты | Шинное соединение: шинный терминал KNX |
| Макс. поперечное сечение кабеля | Одножильный провод: от 0,5 мм² (0,8) до 6 мм² | Многожильный провод с концевой гильзой: от 0,5 мм² до 4 мм². |
| Типы ламп | Лампы накаливания, низковольтные и высоковольтные галогенные и диммируемые энергосберегающие лампы и светодиоды |
| Энергосберегающие лампы | Задний фронт (режим RC): 200 Вт |
| Температура окружающей среды | -5°С ... 45°С |
| Тип защиты | IP 20 |
| Коммутационная способность | 2 Вт |
Диаграммы
Характеристики
| Категория KNX | Актуатор диммер |
| Бренд | Theben |
| Вес | 0.2 кг |
| Размеры (ВxШxГ) | 90 × 72 × 46 мм |
| EAN | 4003468490907 |
| Гарантия | 24 мес. |
